VK2C22B是一個點陣式存儲映射的LCD驅動器,可支持最大160點（40SEGx4COM）的LCD屏。單片機可通過I2C接口配置顯示參數和讀寫顯示數據，也可通過指令進入省電模式。其高抗干擾,低功耗的特性適用于水電氣表以及工控儀表類產品。LJQ5799

產品品牌：永嘉微電/VINKA
產品型號：VK2C22B

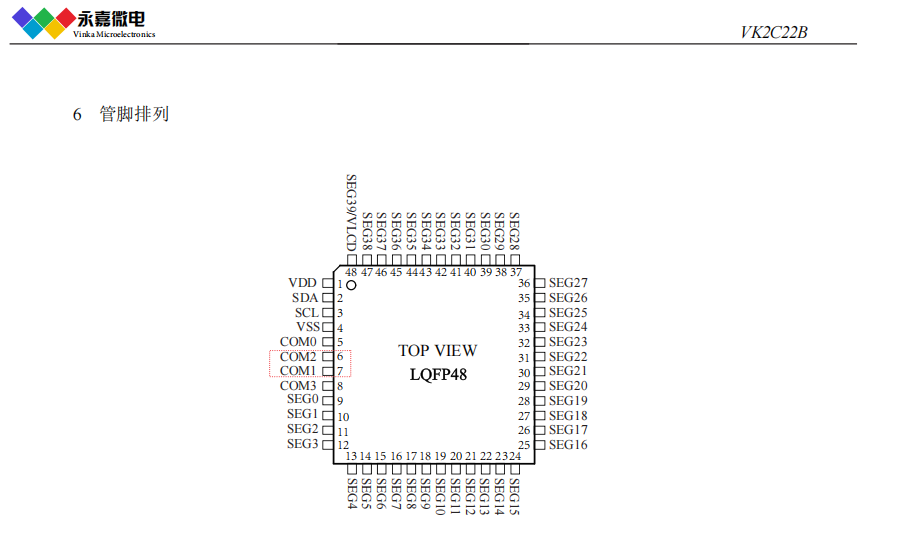

封裝形式：LQFP48
? 工作電壓 2.4-5.5V
? 內置32 kHz RC振蕩器
? 偏置電壓（BIAS）可配置為1/2、1/3
? COM周期（DUTY）為1/4
? 內置顯示RAM為44x4位
? 幀頻可配置為80Hz、160Hz
? 省電模式（通過關顯示和關振蕩器進入）
? I2C通信接口
? 顯示模式40x4
? 3種顯示整體閃爍頻率
? 軟件配置LCD顯示參數
? 讀寫顯示數據地址自動加1
? VLCD腳提供LCD驅動電壓源（≤VDD）
? 內置16級LCD驅動電壓調整電路
? 內置上電復位電路(POR)
? 低功耗、高抗干擾
? 封裝
LQFP48(7.0mm x 7.0mm PP=0.5mm)
DICE
COG


VK2C21A??2.4～5.5V??20seg*4com  16*8 ?偏置電壓1/3 1/4 ?I2C通訊接口   SOP28；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C21AA? 2.4～5.5V??20seg*4com  16*8 ?偏置電壓1/3 1/4 ?I2C通訊接口   SSOP28；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C21B??2.4～5.5V??16seg*4com  12*8 ?偏置電壓1/3 1/4 ?I2C通訊接口? SOP24；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C21BA? 2.4～5.5V??16seg*4com  12*8 ?偏置電壓1/3 1/4 ?I2C通訊接口? SSOP24；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C21C??2.4～5.5V??12seg*4com  8*8?  偏置電壓1/3 1/4 ?I2C通訊接口 ?SOP20；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C21D??2.4～5.5V??8seg*4com ?4*8??偏置電壓1/3 1/4 ?I2C通訊接口? NSOP16；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C22A??2.4～5.5V    44seg*4com? ??  偏置電壓1/2 1/3? I2C通訊接口? LQFP52；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C22B??2.4～5.5V??40seg*4com? ??  偏置電壓1/2 1/3 ?I2C通訊接口? LQFP48；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C23A??2.4～5.5V??56seg*4com   52*8?偏置電壓1/3 1/4? I2C通訊接口? LQFP64；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C23B??2.4～5.5V??36seg*8com?  ? ?偏置電壓1/3 1/4   I2C通訊接口? LQFP48；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C24A??2.4～5.5V??72seg*4com  68*8 60*16??偏置電壓1/3 1/4 1/5 ?I2C通訊接口  LQFP80；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
VK2C24B??2.4～5.5V??56seg*4com  52*8 44*16??偏置電壓1/3 1/4 1/5 ?I2C通訊接口  LQFP64；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)     高抗干擾/抗噪/低功耗
