VK1056B是一個點陣式存儲映射的LCD驅動器，可支持最大 56點（14SEG×4COM）的LCD屏，也支持2COM和3COM的 LCD屏。單片機可通過三條通信線配置顯示參數和發送顯示 數據，也可通過指令進入省電模式。 LJQ5433
產品品牌：永嘉微電/VINKA
產品型號：VK1056B/C

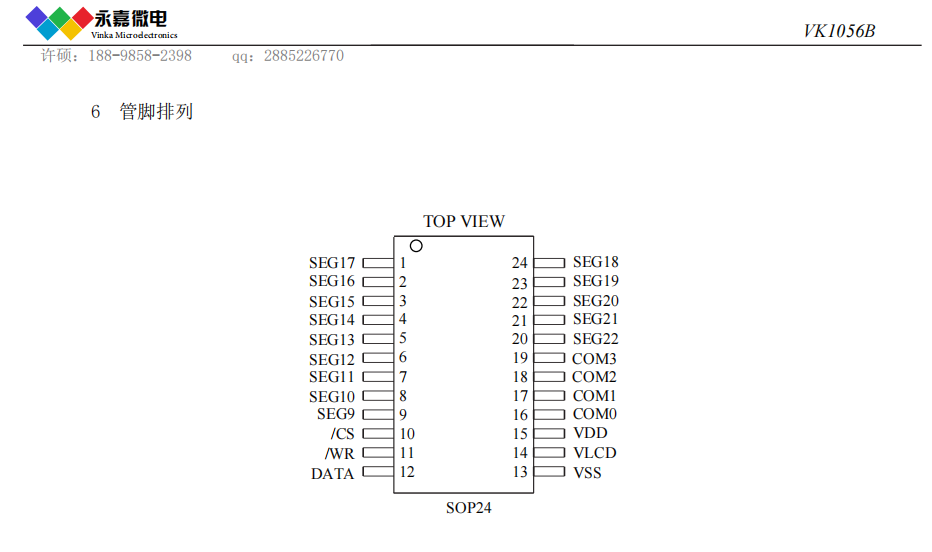

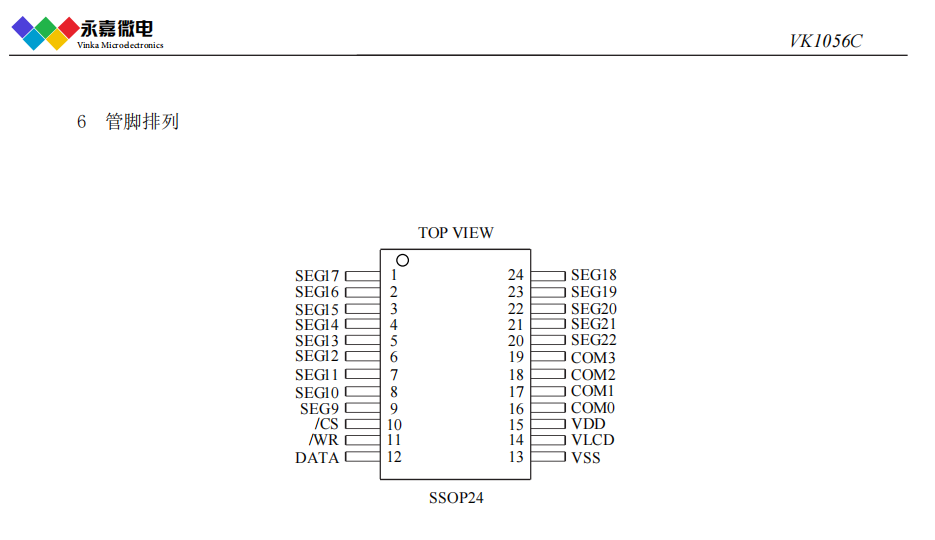

封裝形式：SOP/SSOP24

特點
? 工作電壓 2.4-5.2V
? 內置256 kHz RC振蕩器（上電默認）
? 偏置電壓（BIAS）可配置為1/2、1/3
? COM周期（DUTY）可配置為1/2、1/3、1/4
? 內置顯示RAM為14×4位
? 省電模式（通過關顯示和關振蕩器進入）
? 3線串行接口
? VLCD腳調節LCD電壓
? 軟件配置LCD顯示參數
? 寫命令和寫數據2種命令格式
? 寫顯示數據地址自動加1
? VLCD腳提供LCD驅動電壓（≤VDD）
? 封裝
SOP24(300mil) (15.4mm × 7.5mm PP=1.27mm)
SSOP24(300mil)(8.2mm × 5.3mm PP=0.65mm)
DICE

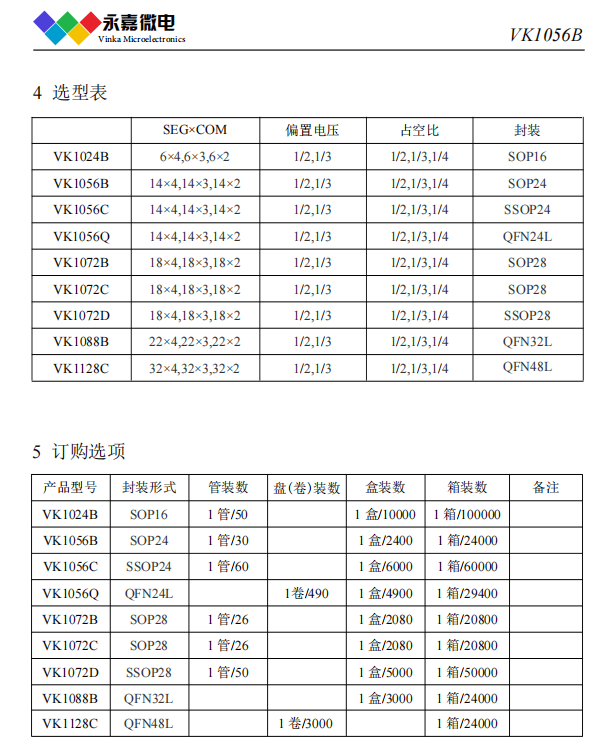

LCD/LED控制器及驅動器系列芯片簡介如下：
RAM映射LCD控制器和驅動器系列：
VK1024B??2.4V～5.2V? ?6seg*4com??6*3? ?6*2? ? 偏置電壓1/2 1/3? ?S0P16  省電模式
VK1056B??2.4V～5.2V? ?14seg*4com   14*3??14*2?? 偏置電壓1/2 1/3? ?SOP24  省電模式
VK1056C??2.4V～5.2V? ?14seg*4com   14*3??14*2  ? 偏置電壓1/2 1/3? ?SSOP24 省電模式
VK1072B??2.4V～5.2V? ?18seg*4com   18*3??18*2  ? 偏置電壓1/2 1/3? ?SOP28  省電模式
VK1072C??2.4V～5.2V?? 18seg*4com? 18*3??18*2?   偏置電壓1/2 1/3? ?SOP28  省電模式
VK1072D??2.4V～5.2V?? 18seg*4com? 18*3??18*2?? 偏置電壓1/2 1/3? ?SSOP28 省電模式
VK1088B??2.4V～5.2V? ?22seg*4com? 22*3?  22*2 ??偏置電壓1/2 1/3?QFN32（4*4mm PP=0.4mm）超小體積
VK1128C    2.4V～5.2V?   32seg*4com   32*3    32*2     偏置電壓1/2 1/3  QFN48 (5*5mm PP=0.35mm)超小體積
VK0192M?  2.4V～5.2V? ?24seg*8com? ??     ?? ? 偏置電壓1/4? ??  LQFP44 省電模式
VK0256? ?2.4V～5.2V? ?32seg*8com? ?? ??    ??偏置電壓1/4? ??  QFP64  省電模式
VK0256B??2.4V～5.2V?? 32seg*8com? ?? ??  ?    偏置電壓1/4? ??  LQFP64 省電模式
VK0256C??2.4V～5.2V? ?32seg*8com? ?? ??    ??偏置電壓1/4? ???LQFP52 省電模式
VK0384?? 2.4V～5.2V     48seg*8com ? ?? ??     ?偏置電壓1/4 ? ?   LQFP64 省電模式
VK1621     2.4V～5.2V?? 32seg*4com  32*3 32*2?       偏置電壓1/2 1/3?   LQFP44(QFP44正方形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(綁定COB)；COG(綁定玻璃)          省電模式
VK1622?   2.4V～5.2V? ?32seg*8com? ?? ??     ? 偏置電壓1/4   LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(綁定COB)；COG(綁定玻璃) 省電模式
VK1623  ? 2.4V～5.2V? ?48seg*8com? ?? ?? ?     偏置電壓1/4? ??  LQFP100/QFP100；DICE/DIE
裸片(綁定COB)；COG(綁定玻璃)  省電模式
VK1625? ?2.4V～5.2V? ?64seg*8com? ?? ??    ??偏置電壓1/4? ?   LQFP100/QFP100；DICE/DIE
裸片(綁定COB)；COG(綁定玻璃)  省電模式
VK1626? ?2.4V～5.2V?? 48seg*16com? ?? ??    ? 偏置電壓1/5? ?   LQFP100/QFP100；DICE/DIE裸片(綁定COB)  省電模式
