這是一個實驗數字電子鐘，通過對此電路的學習，可了解寄存器、譯碼器的使用，以及電子鐘的工作原理，對電子技術，尤其是數字電路的時序邏輯電路的學習，有很大幫助，也是學習單片機技術的基礎知識。

元件清單如下：

共陽數碼管 6只
74LS247（譯碼器） 6塊
74LS160（寄存器） 6塊
74LS00 （4兩輸入端與非門） 1塊
74LS74 （2四輸入端與非門） 1塊
CD4060 1塊
CD4013 1塊
單刀雙擲撥碼開關 2個
51K電阻 2只
20M電阻 1只
150K~~220K電位器 1個
0.33uF電容 2只
680pF電容 1只
30pF可調電容 1只
CS32.7687KHz晶體振蕩器 1只

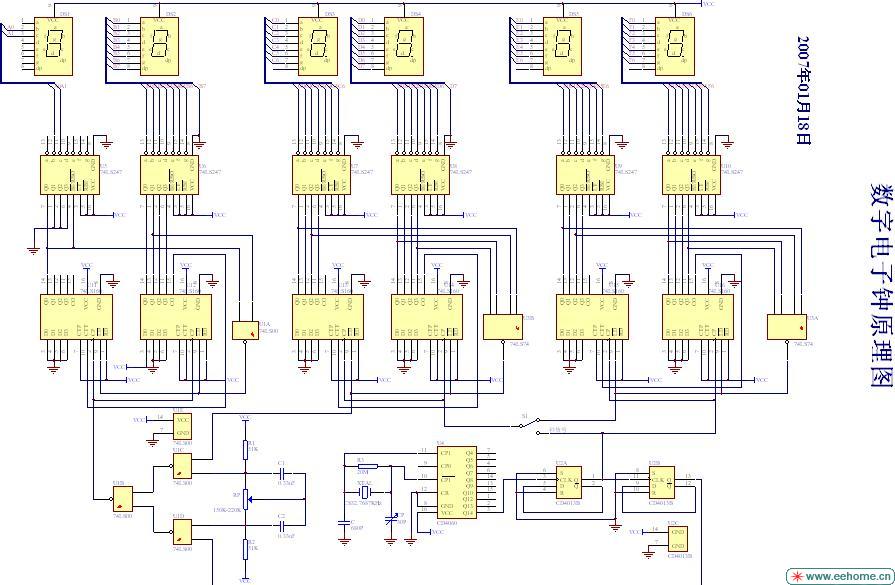

附件為本文的電路圖文件下載，需要使用PROTEL進行打開
