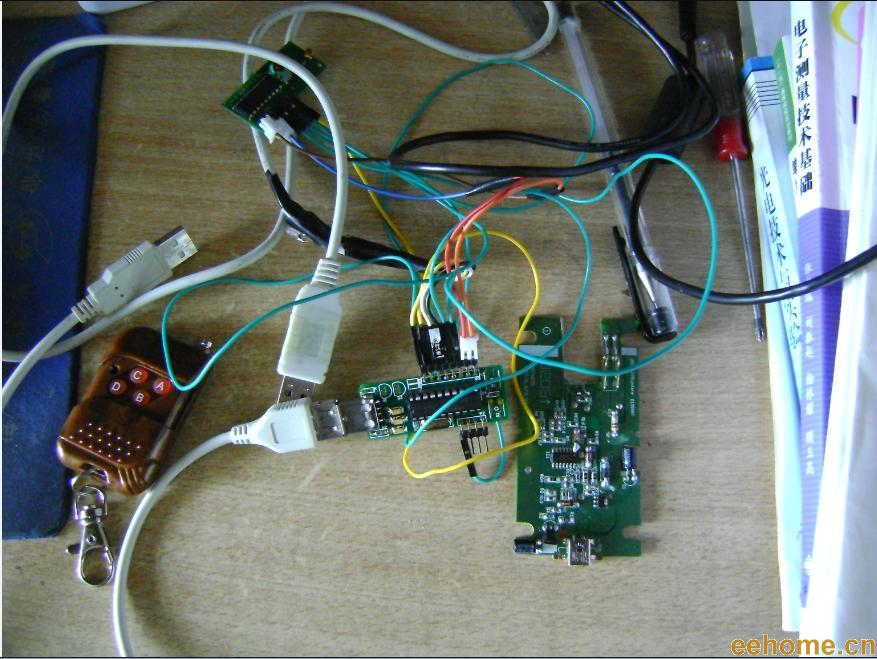

整體圖

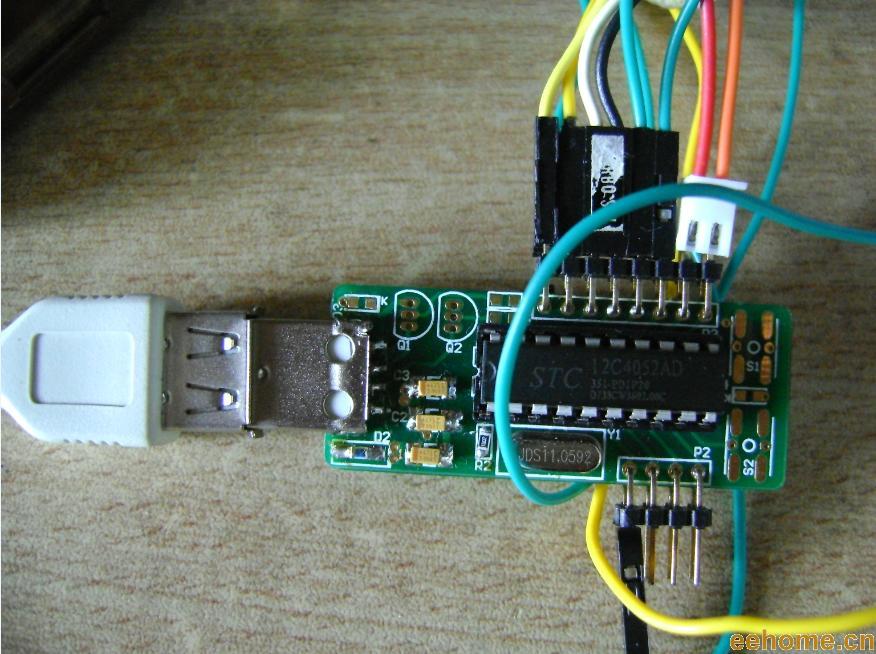

CPU板

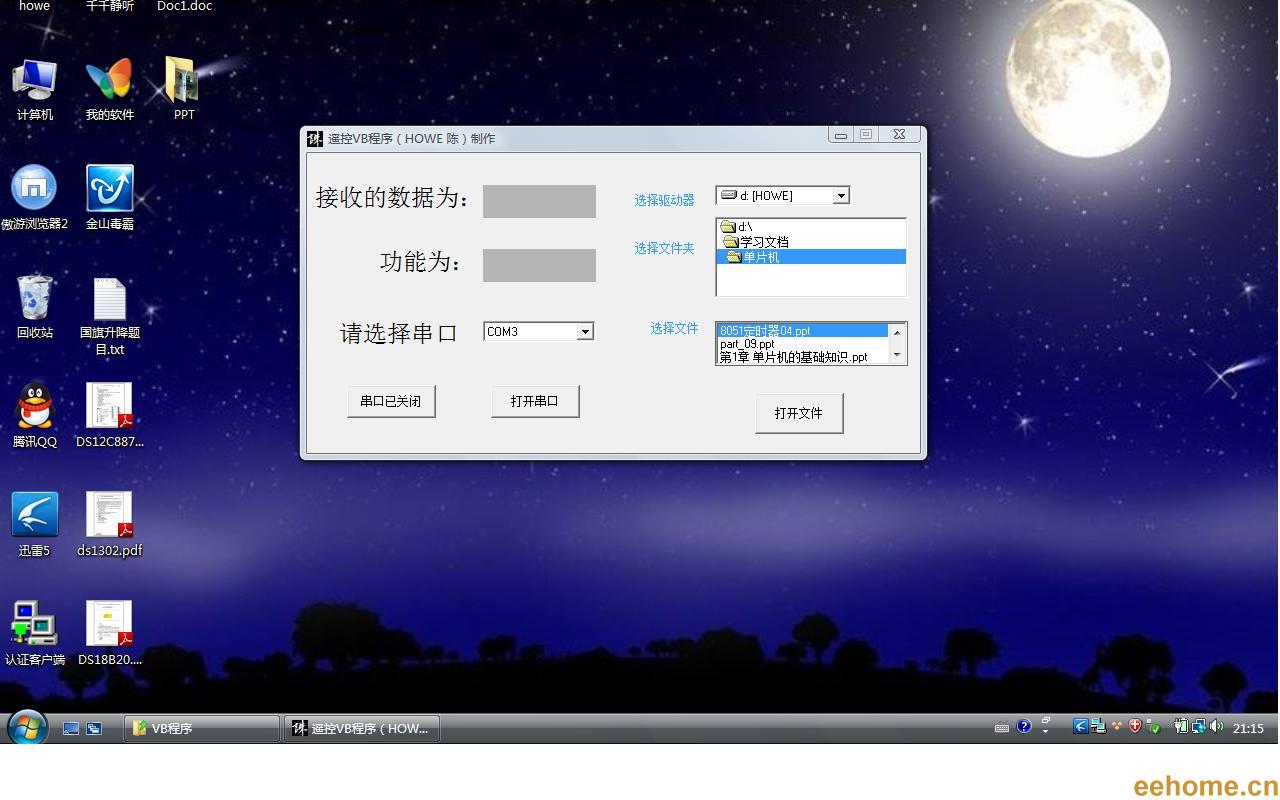

上位機界面


今年大三，學了單片機，對于我這個電子愛好者來說，馬上喜歡上了單片機，開學沒多長時間便找了任課老師華老師，老師問我有沒有興趣做做小東西玩玩，我一口答應了，之后便開始了我的PPT遙控器制作過程。
首先焊接CPU板，老師幫親戚做了個小玩意，所以讓廠里做了PCB板，用不完有好多剩余的，于是就用現成的PCB板，只是沒焊元件，電阻電容都是貼片封裝的，第一次焊這種，結果花了一下午才勉強焊好
單片機使用STC12C2052AD，一開始我以為使用紅外遙控控制，后來老師說使用無線電，使用紅外距離短，而且還要對這電腦，建議使用PT2262和PT2272一對編解碼芯片，買的是成品的無線遙控
單片機使用USB供電，USB接口是從沒用的USB線上拆下來的，無意中發現幾年前我姐買的手機（由于壞了，不用了）的USB下載線，回家沒事找出來就帶到學校來了，拆下一開，里面有塊芯片，型號PL2303，一查原來是塊USB轉串口芯片，高興死了，去實驗室用萬用表是示波器測了電平和引腳，這個發現解決了我電腦沒有串口的尷尬。STC單片機支持串口下載。
程序下載的時候又出現了問題，首先電腦是VISTA系統的，下載軟件不支持，突然想到虛擬機，于是下載了ＶＭａｒｅ虛擬機，裝好發現軟件可以使用，下載的時候又遇到了問題，能夠找到單片機，能夠握手成功，就是下不了程序，郁悶了好久，去網上找不到答案，老師也不知道為什么，在實驗室直接用串口可以下載，以為是ＵＳＢ轉串口的問題。之后一次無意中發現最低最高波特率設置一樣就可以下載。于是問題解決了。
上位機程序使用ＶＢ編寫，一開始我使用鍵盤API函數模擬ＰＡＧＥＵＰ與ＰＡＧＥＤＯＷＮ，老師說這樣不好，讓我使用PPT軟件的API函數，又找了好久才學會了怎么編程。
花了一個星期的時間完成了PPT遙控器的制作。對于我真的獲益很多。沒事于是寫出來給大家分享。
