電子指南針打板.rar

使用霍尼韋爾 HMC 1052 各向異性磁阻（AMR）傳感電路，可實現小型和低成本羅盤電路設計。該參考設計結構是針對那些希望采用現成的模擬和數字元件就能取得主要的羅盤功能的產品開發者設計的。一個羅盤線路在與一個包括有雙模擬數字轉換器（ADC）輸入裝置的微控制器結合后，可以與 HMC 1052 雙軸傳感器、低壓雙運算放大器以及少量常用的離散元件組裝在一起。雖然這不是一個完全的三軸傾斜補償的羅盤設計結構，該參考設計可以用于各種電平平臺或用戶的校平系統，如手表等。

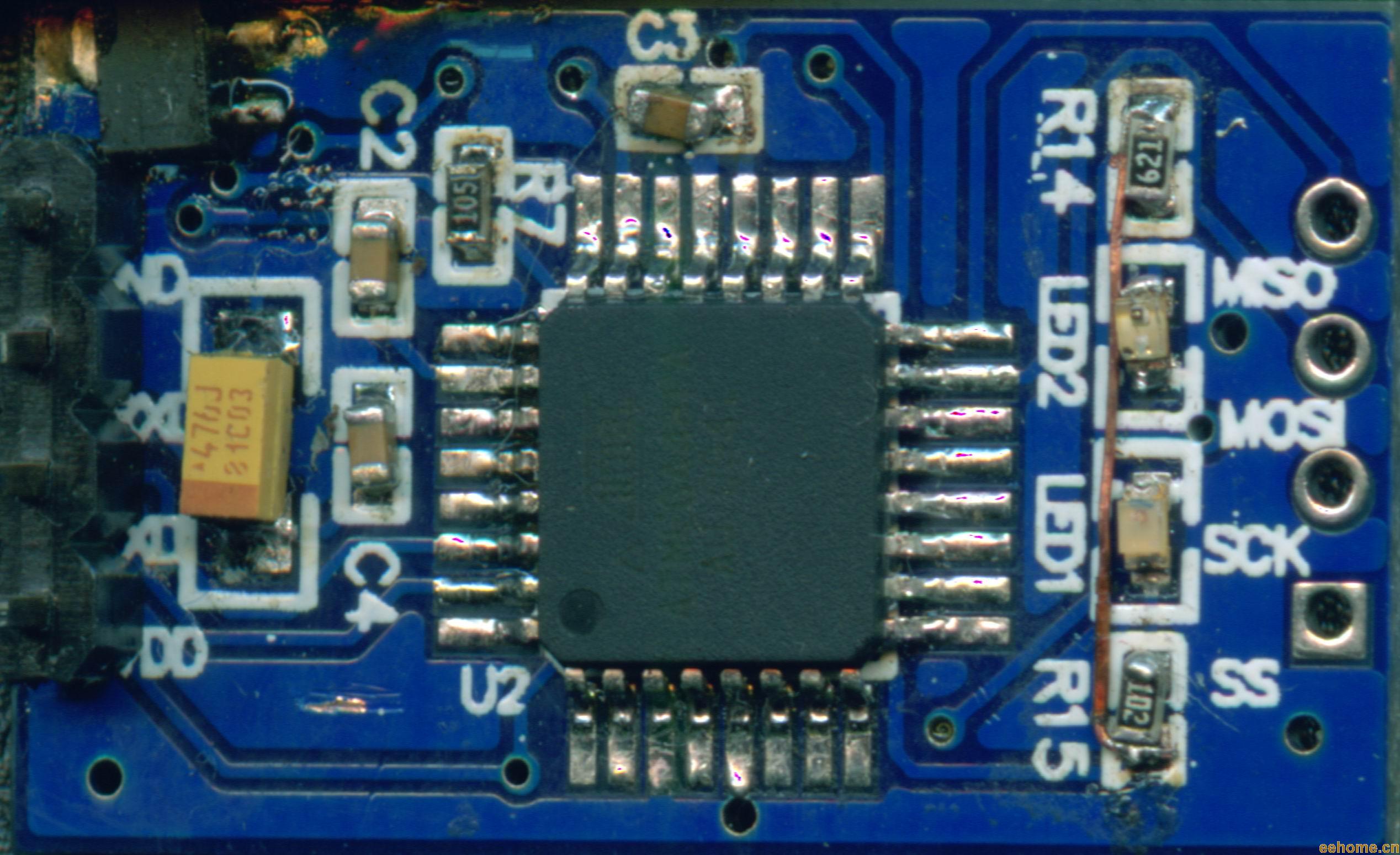

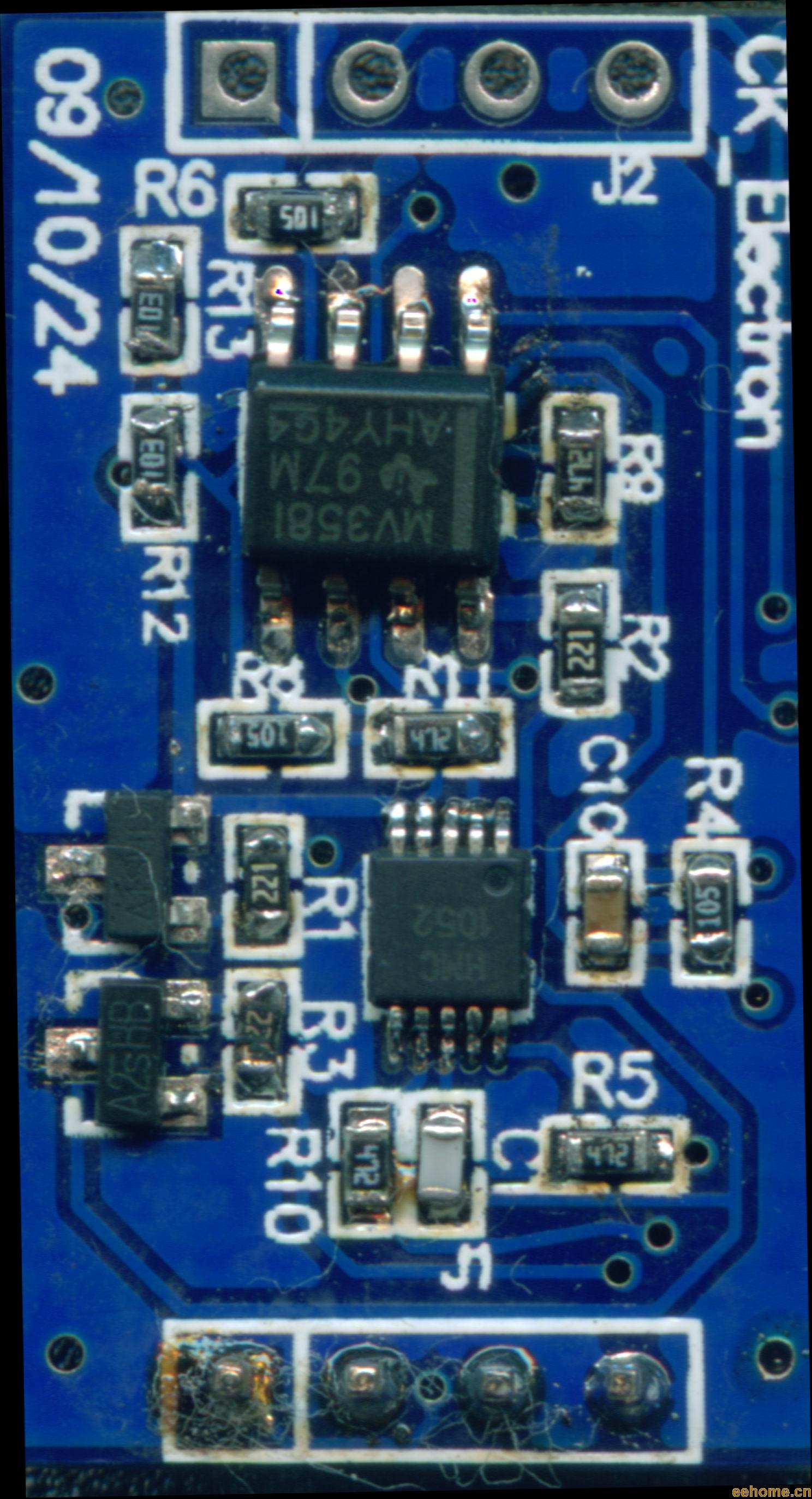

現在附上電路板資料和圖片，還沒調試完成，等調試完成了再給大家上全部圖片。
有幾處說明一下：
1.板子上的VDD，提供1/2VDD給LM358為偏執電壓，如果偏執電壓大于1.1v就不能正確測量了，所以不能用1/2VDD，當然VDD是可以選擇的。
2.地表磁場大約為8高斯（大概），如果HMC1502供電電壓為1.8V，則輸出端電壓為1.8*8=14.4MV
200倍的放大倍數，200*14.4=2.88V ，所以放大系數不對。嘗試選用40倍，1.44*40=0.576V 偏執點電壓可以用0.5v電壓，還可以測量吧。
先寫這些吧，以后再補。
