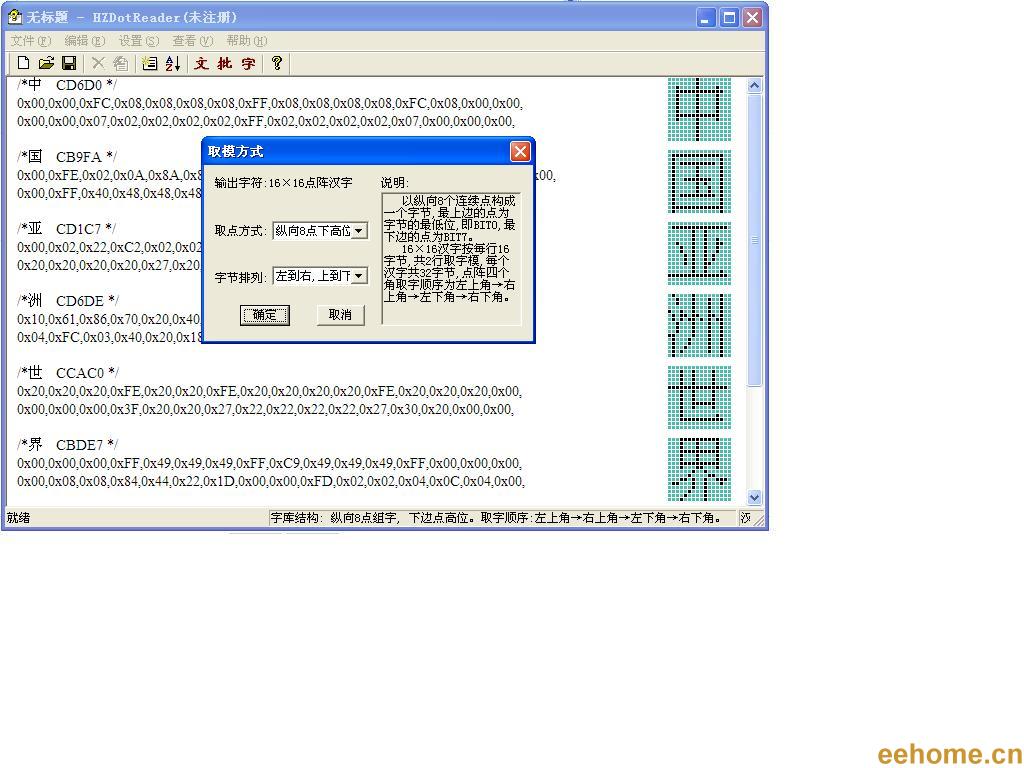

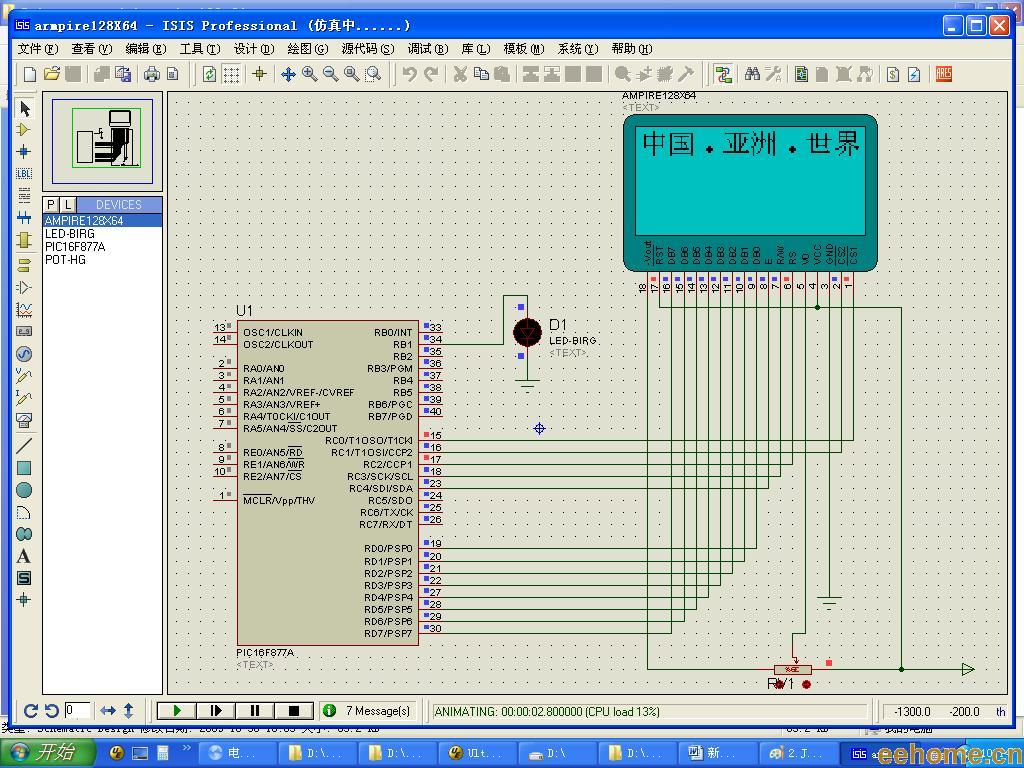

armpire128x64.rar

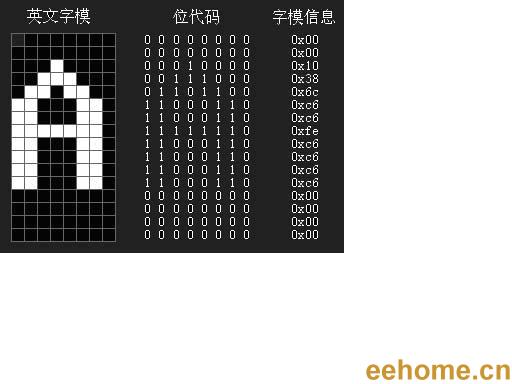

字模雖然也是一組數字，但它的意義卻與數字的意義有了根本的變化，它是用數字的各位信息來記載英文或漢字的形狀，如英文的'A'在字模的記載方式如圖1所示：

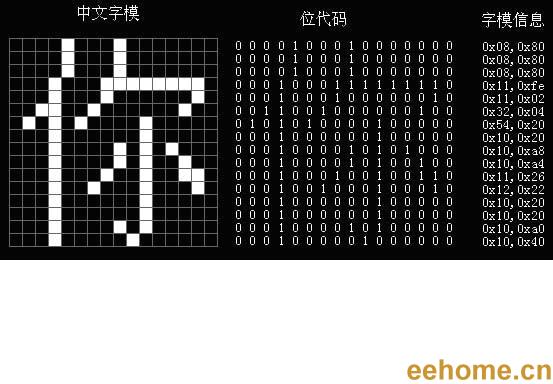

而中文的“你”在字模中的記載卻如圖2所示：

12864點陣型LCD簡介
12864是一種圖形點陣液晶顯示器,它主要由行驅動器/列驅動器及128×64全點陣液晶顯示器組成。可完成圖形顯示，也可以顯示8×4個(16×16點陣)漢字。
管腳號 管腳名稱 LEVER 管腳功能描述
1 VSS 0 電源地
2 VDD +5.0V 電源電壓
3 V0 - 液晶顯示器驅動電壓
4 D/I(RS) H/L D/I=“H”，表示DB7∽DB0為顯示數據
D/I=“L”，表示DB7∽DB0為顯示指令數據
5 R/W H/L R/W=“H”，E=“H”數據被讀到DB7∽DB0
R/W=“L”，E=“H→L”數據被寫到IR或DR
6 E H/L R/W=“L”，E信號下降沿鎖存DB7∽DB0
R/W=“H”，E=“H”DDRAM數據讀到DB7∽DB0
7 DB0 H/L 數據線
8 DB1 H/L 數據線
9 DB2 H/L 數據線
10 DB3 H/L 數據線
11 DB4 H/L 數據線
12 DB5 H/L 數據線
13 DB6 H/L 數據線
14 DB7 H/L 數據線
15 CS1 H/L H:選擇芯片(右半屏)信號
16 CS2 H/L H:選擇芯片(左半屏)信號
17 RET H/L 復位信號,低電平復位
18 VOUT -10V LCD驅動負電壓
19 LED+ - LED背光板電源
20 LED- - LED背光板電源

該類液晶顯示模塊（即KS0108B及其兼容控制驅動器）的指令系統比較簡單，總共只有七種。其指令表如表2所示：
指令名稱 控制信號 控制代碼
R/W RS DB7 DB6 DB5 DB4 DB3 DB2 DB1 DB0
顯示開關 0 0 0 0 1 1 1 1 1 1/0
顯示起始行設置 0 0 1 1 X X X X X X
頁設置 0 0 1 0 1 1 1 X X X
列地址設置 0 0 0 1 X X X X X X
讀狀態 1 0 BUSY 0 ON/OFF RST 0 0 0 0
寫數據 0 1 寫數據
讀數據 1 1 讀數據
[ 此貼被yyzhong在2009-10-30 10:33重新編輯 ]
