觸摸屏仿真之推箱子：三大經典游戲之仿真(俄羅斯方塊、推箱子、:

本人工作和單片機一點關系都沒有，玩玩單片機，寫寫單片機游戲，純粹是個人愛好。記得第一個單片機游戲帖子是在兩年以前發的了，發表在了Proteus論壇上，名為三大經典游戲之仿真(俄羅斯方塊、推箱子、貪吃蛇)，第二個單片機游戲帖子發表在了本論壇，名為單片機游戲之四九宮格數獨，今天發表的是第三個貼子了。
在論壇里看到很多人仿真的都是計算器啦，萬年歷啦，數碼管顯示啦，波形發送器啦，用的液晶大多為12864或是1602，偶爾會看到有人用ST7920 或是T6963C驅動的液晶屏。12C ds1302 18b20 等驅動更是多于牛毛。但Proteus中唯一的一個串口12864（驅動器型號為SED1565）驅動卻無人問津，最大號的256*256型液晶驅動無人問津，觸摸屏就更是沒人去搞了，(叫你搞，你也一時搞不出，哈哈)，這次在我的仿真里你會全部看到，當然還有I2C的驅動(千錘百煉的驅動代碼絕對精煉)。
因為本游戲，在我的第一個帖子中發表過了，人物移動邏輯還是一樣的，在本仿真中由于加了觸摸屏，自然就要有自動尋路的功能，這是一個很耗單片機資源的東東。剛寫的時候我還在考慮RAM擴展，后來發現這樣一來51單片機的引腳根本就不夠，于是我又考慮到采用多機通信的方式代替擴展RAM,因為那樣的話就相當于有64個引腳，可以專門用一個單片機來做尋路操作，并且RAM有512字節，已經足夠了，但后來的測試發現，人物尋路一遍時間太長，并且在數據交互時處理的不是很好，偶爾會有數據丟失。最后經過仔細的硬件布局和精煉的數據算法，還是被我用一塊單片機搞定全部功能，其中的功能塊如下，觸摸屏功能塊響應鼠標點擊液晶屏消息，12C 功能塊保存和加載游戲數據，虛擬終端功能塊負責響應PC機鍵盤消息操控游戲，12864功能塊負責實時顯示游戲進程數據，256*256液晶功能塊負責顯示游戲地圖，按鍵功能塊負責啟動、復位、保存、加載、選關等等操作，兩片74系列轉換模塊負責轉換觸摸屏數據，當然還有最最重要的單片機負責處理所有輸入輸出。
本仿真工程龐大，整個項目源代碼全部公開，你下載后只要你裝了Keil就可以編譯通過(我用的是Keil4低版本能否通過不清楚)。為了達到復用的目的文件較多，不管是算法效率，游戲邏輯分析，各種芯片驅動，還是整個項目架構或是代碼風格，都經過本人精心設計，可以說每個方面都有其獨到之處，會讓你有一種賞心悅目的感覺，不管你是新手還是老手都很難說這其中沒有值得你學習的地方，特別是在處理游戲尋路邏輯那一塊，在最開始時我用的算法是采用棧來處理，但后來發現這種方式找到的路徑不一定是最短路徑，所以又改用了隊列算法來實現，但棧的代碼并沒有刪除，而是采用了宏處理你可以去掉#define USEQUEUE 這句宏定義而不需改變其它的任何代碼，再次Build一次就可以看到采用棧尋路的效果了。本仿真中游戲關數只設了四關，如果你想多加關數，只要在數據文件中添加正確的關數據，并修改宏#define MAX_HURDLE 4的值再一次Build即可，下面是復制以前帖子的游戲看點內容：
本游戲之十大看點
游戲看點一：游戲采用LCD-KEYPAD液晶顯示屏做為顯示界面(256*256),大家不要去你自己的元器件庫里搜索這塊液晶，你永遠都搜索不到，至于為什么我的仿真里會有，留你自己慢慢想,如果你夠細心就會明白，只要你裝了Proteus 仿真不是問題。
游戲看點二：游戲啟動界面簡潔，依然沿用了以前游戲的啟動界面
游戲看點三：游戲所用的單片機為最原始的80C52單片機，不需要AVR也不需要ARM,小小的80系列單片機就能綽綽有余的實現游戲所有功能。
游戲看點四：游戲無需外加數據存取器，根本就用不完256字節的數據段(本游戲151.6字節，還有100多個字節空閑)，很多朋友認為寫游戲不擴展外部數據存儲器幾乎不可能，如果你看了我的仿真，你就會改變你的想法。
游戲看點五：本游戲屬原創，絕無抄襲，也沒地方抄襲。
游戲看點六：游戲的硬件電路，極其簡單，由于采用了觸摸屏，移動按鈕被取消，但保留了虛擬終端。
游戲看點七：游戲采用了虛擬終端，能通過PC鍵盤完成游戲的所有操作，具體操作看終端顯示。
游戲看點八：游戲代碼相當規范，工程建立獨到，如果你看了我的代碼架構，再和論壇里大多數朋友的相比較一下，你就會明白高手和菜鳥的區別。
游戲看點九：Proteus的觸摸屏看似引腳眾多，其實驅動也沒那么復雜，類似行列式鍵盤，但如果讓你來寫你還真不一定能寫出來，不是我很狂，現在很多人都眼高手低的，說是簡單，寫起來卻不是那么回事。
游戲看點十：游戲中用到了24C02C芯片，可以任意時間加載和保存游戲。
仿真注意：Proteus軟件必須是7.4或7.4以上版本
下面是仿真截圖，由于觸摸屏效果在圖中顯示不出來，朋友們可以下載下來自己仿真看到

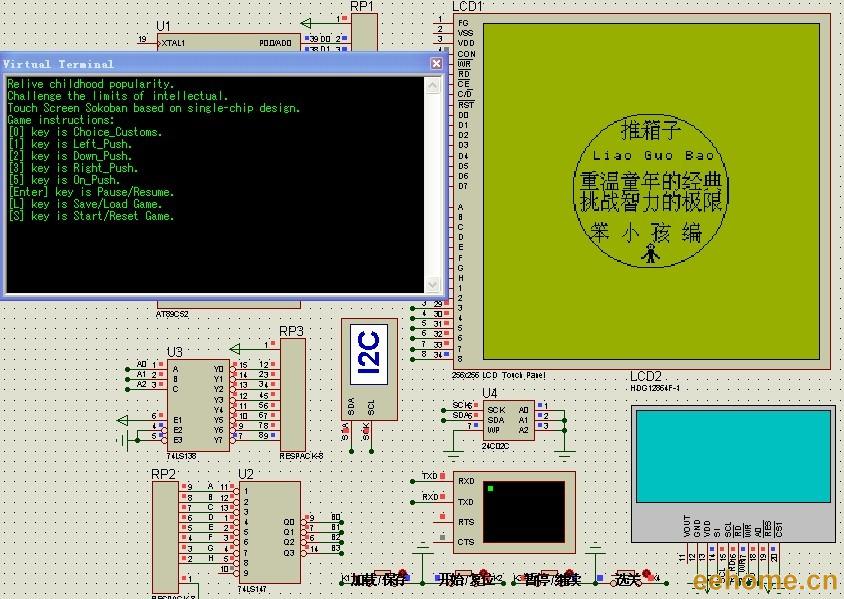

游戲啟動界面

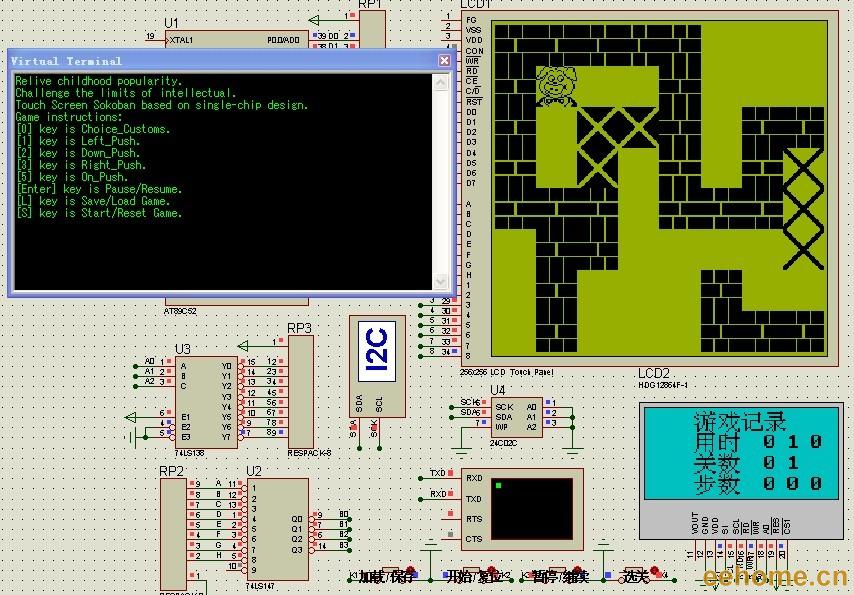

游戲中效果

軟件工程
