跟我一起制作1632點陣屏
16*32點陣屏幕由512個LED組成，在實際制作過程中我們可以采用8*8的點陣模塊。
下面開始做1632點陣屏幕硬件設計。
所先設計行掃描電路：

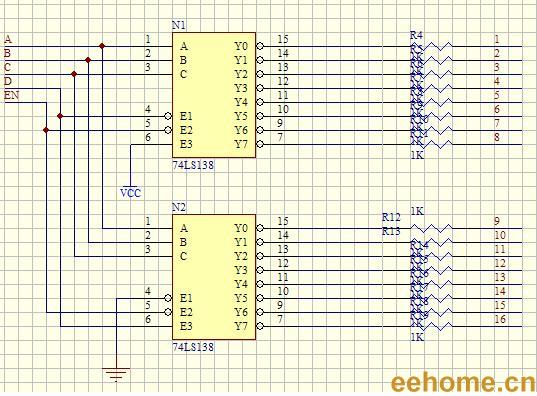

16*32點陣屏幕總共有16行，其掃描電路一般采用74HC154或者74HC138來進行4-16擴展，這樣可以占用較少的單片機IO口。如果利用74HC154那么一片就可以滿足16行的需求；如果采用74HC138，那么需要兩片。由于74HC138價格便宜，市場使用量比較大，采購比較容易，這里我們采用74HC138來進行行 擴展。74HC138是三、八譯碼器，根據起手冊可以用兩片組成4-16譯碼器詳細電路見下圖：





2009-9-17 15:27
其中A、B、C、D接單片的四個IO口，給他們置不同的電平可以試138的某一個管腳為低電平，E為關閉控制段，只要E為高電平，那么138的所有輸出都為高電平。

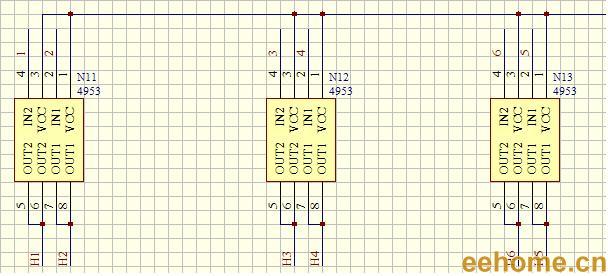

74HC138的驅動能力很小，只有十幾毫安，在驅動一行16個LED的時候需要進行擴流。目前擴流一般采用大功率三極管或者場效應管。大功率三極管可以采用TIP127，場效應管一般點陣屏幕上采用SI4953進行擴流，SI4953驅動電流能達到4A，一個SI4953擁有兩組控制通路，具體連接方法如下：




2009-9-17 15:27

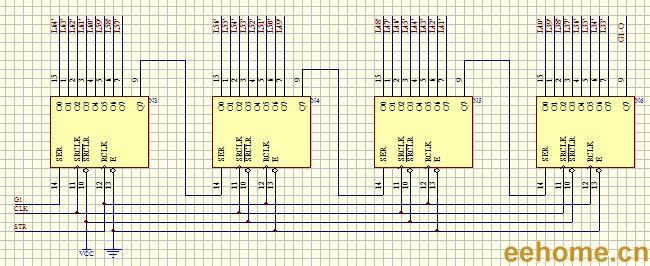

行擴展好了，第二步進行列的擴展。列一般采用串行芯片進行擴展，一般有74HC164、74HC4094、74HC595等，也有采用并行總線擴展方式的，但是那樣連線比較多，這里我們采用74HC595進行列的擴展。
具體電路如下：




2009-9-17 15:27
當然也有采用一些大電流芯片或者恒流芯片進行擴展的電路。

行列都擴展后了，該把所有擴展線連接到點陣屏幕上了，這部分電路就不截圖了，請看電路圖。

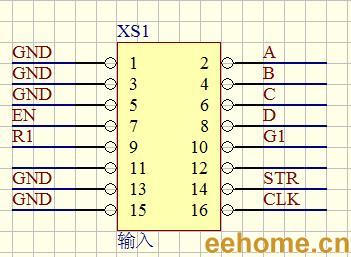

下面講解一下接口部分，目前通用的是一種命名為08A的接口方式，
接口電路如下圖




2009-9-17 15:27
A、B、C、D為行掃描接口。
R1為紅色數據輸入端，G1為綠色數據輸入端。
STR為74HC595鎖存信號，CLK為74HC595時鐘信號

最后上完整版本電路圖




電路中為雙色點陣，所以使用了8個595
