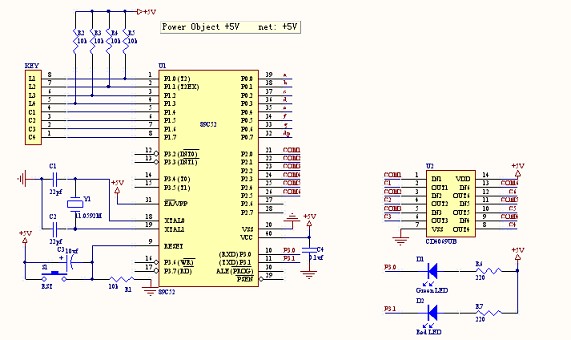

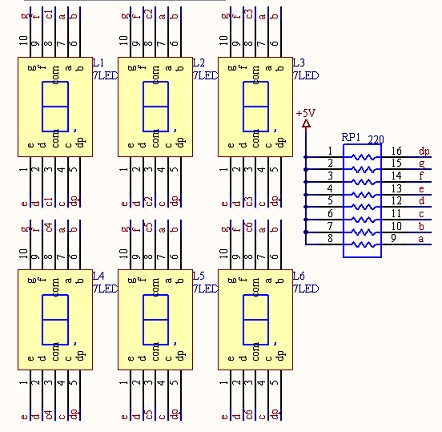

電路原理圖.rar

/*****************************************/
/* Copyright (c) 2005, 通信工程學院 */
/* All rights reserved. */
/* 作 者：戴 佳 */
/*****************************************/

#include "PWLock.h"

/* 鍵消抖延時函數 */
void delay(void)
{
uchar i;
for (i=300;i>0;i--);
}

/* 鍵掃描函數 */
uchar keyscan(void)
{
uchar scancode,tmpcode;
P1 = 0xf0; // 發全0行掃描碼
if ((P1&0xf0)!=0xf0) // 若有鍵按下
{
delay(); // 延時去抖動
if ((P1&0xf0)!=0xf0) // 延時后再判斷一次，去除抖動影響
{
scancode = 0xfe;
while((scancode&0x10)!=0) // 逐行掃描
{
P1 = scancode; // 輸出行掃描碼
if ((P1&0xf0)!=0xf0) // 本行有鍵按下
{
tmpcode = (P1&0xf0)|0x0f;

/* 返回特征字節碼，為1的位即對應于行和列 */
return((~scancode)+(~tmpcode));
}
else scancode = (scancode<<1)|0x01; // 行掃描碼左移一位
}
}
}
return(0); // 無鍵按下，返回值為0
}

/* 定時器0中斷服務子程序，2ms定時動態掃描顯示 */
void time0_int(void) interrupt 1
{
/* 重置2ms定時 */
TH0 = -2000/256;
TL0 = -2000%256;

if (showflag==1)
display(); // 調用顯示函數
}

/* 定時器1中斷服務子程序，50ms*/
void time1_int(void) interrupt 3
{
uchar k;
/* 重置50ms定時 */
TH1 = -50000/256;
TL1 = -50000%256;

if (t1count<20)
{
t1count++;
}
else // 計時到1s
{
TR1 = 0; // 關閉計數器1
t1count = 0;
green = 1; // 綠燈不亮
red = 1; // 紅燈不亮
showflag = 1; // 打開數碼管顯示
digbit = 0x01; // 從數碼管第1位開始動態顯示
for (k=0;k<6;k++) // 顯示888888
wordbuf[k] = 8;
}
}

/* 根據共陰極字型編碼表獲取0~9，A~B字型代碼 */
uchar getcode(uchar i)
{
uchar p;
switch (i)
{
case 0: p=0x3f; break; /* 0 */
case 1: p=0x06; break; /* 1 */
case 2: p=0x5B; break; /* 2 */
case 3: p=0x4F; break; /* 3 */
case 4: p=0x66; break; /* 4 */
case 5: p=0x6D; break; /* 5 */
case 6: p=0x7D; break; /* 6 */
case 7: p=0x07; break; /* 7 */
case 8: p=0x7F; break; /* 8 */
case 9: p=0x67; break; /* 9 */
case 10: p=0x77; break; /* A */
case 11: p=0x7C; break; /* B */
case 12: p=0x39; break; /* C */
case 13: p=0x5E; break; /* D */
case 14: p=0x79; break; /* E */
case 15: p=0x71; break; /* F */
default: break;
}
return(p);
}

/* 顯示函數 */
void display(void)
{
uchar i;
switch (digbit)
{
case 1: i=0; break;
case 2: i=1; break;
case 4: i=2; break;
case 8: i=3; break;
case 16: i=4; break;
case 32: i=5; break;
default: break;
}

P2 = 0x0; // 關閉顯示
P0 = getcode(wordbuf); // 送字型碼
P2 = digbit; // 送字位碼

if (digbit<0x20) // 共6位
digbit = digbit*2; // 左移一位
else
digbit = 0x01;
}

/* 密碼比較函數 */
bit pwcmp(void)
{
bit flag;
uchar i;
for (i=0;i<6;i++)
{
if (pw==pwbuf)
flag = 1;
else
{
flag = 0;
i = 6;
}
}
return(flag);
}

/* 主程序 */
void main()
{
uchar j,key;

P2 = 0x0; // 關閉數碼管顯示

TMOD = 0x11; // T0，T1工作方式1

/* 2ms 定時設置 */
TH0 = -2000/256;
TL0 = 2000%256;

/* 50ms 定時設置 */
TH1 = -50000/256;
TL1 = -50000%256;

/* 啟動計數器0，關閉計數器1 */
TR0 = 1;
ET0 = 1;
TR1 = 0;
ET1 = 1;
EA = 1;

count = 0; // 初始沒有輸入密碼，計數器設為0
enterflag = 0; // 沒有按下確認鍵
pwflag = 0; // 密碼標志先置為0
green = 1; // 綠燈不亮
red = 1; // 紅燈不亮

/* 假設內定密碼為937602 */
pw[0] = 9;
pw[1] = 3;
pw[2] = 7;
pw[3] = 6;
pw[4] = 0;
pw[5] = 2;

digbit = 0x01; // 從第一位數碼管開始動態掃描

/* 剛加電時，顯示888888 */
for (j=0;j<6;j++)
wordbuf[j] = 8;

showflag = 1; // 打開數碼管顯示

while(1)
{
key = keyscan(); // 調用鍵盤掃描函數
switch(key)
{
case 0x11: // 1行1列，數字0
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F”
pwbuf[count] = 0;
count++;
}
break;
case 0x21: // 1行2列，數字1
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F"
pwbuf[count] = 1;
count++;
}
break;
case 0x41: // 1行3列，數字2
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F"
pwbuf[count] = 2;
count++;
}
break;
case 0x81: // 1行4列，數字3
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F"
pwbuf[count] = 3;
count++;
}
break;
case 0x12: // 2行1列，數字4
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F"
pwbuf[count] = 4;
count++;
}
break;
case 0x22: // 2行2列，數字5
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F"
pwbuf[count] = 5;
count++;
}
break;
case 0x42: // 2行3列，數字6
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F"
pwbuf[count] = 6;
count++;
}
break;
case 0x82: // 2行4列，數字7
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F"
pwbuf[count] = 7;
count++;
}
break;
case 0x14: // 3行1列，數字8
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F"
pwbuf[count] = 8;
count++;
}
break;
case 0x24: // 3行2列，數字9
if (count<6)
{
wordbuf[count] = 0x0f; // 對應密碼位上顯示“F"
pwbuf[count] = 9;
count++;
}
break;
case 0x44: // 3行3列，確認鍵
enterflag = 1; // 確認鍵按下
if (count==6) // 只有輸入6個密碼后按確認鍵才作密碼比較
pwflag = pwcmp();
else
pwflag = 0; // 否則直接pmflag賦0
break;
case 0x84: // 3行4列，取消鍵
count = 0; // 密碼計數清零
for (j=0;j<6;j++)
{
wordbuf[j] = 8; // 數碼管顯示888888
pwbuf[j] = 0x0f; // 用FFFFFF清除已經輸入的密碼
}
break;
default:break;
}

if (enterflag==1) // 如果按下確認鍵
{
enterflag = 0; // 標志位置回0
count = 0; // 密碼位計數器清零
for (j=0;j<6;j++)
pwbuf[j] = 0x0f; // 用FFFFFF清除已經輸入的密碼
showflag = 0; // 關閉數碼管顯示
TR1 = 1; // 計數器1開始計數
t1count = 0; // 定時器1由50ms累積到1s所用的計數器
if (pwflag==1)
green = 0; // 綠燈亮
else
red = 0; // 紅燈亮
}
}
}
