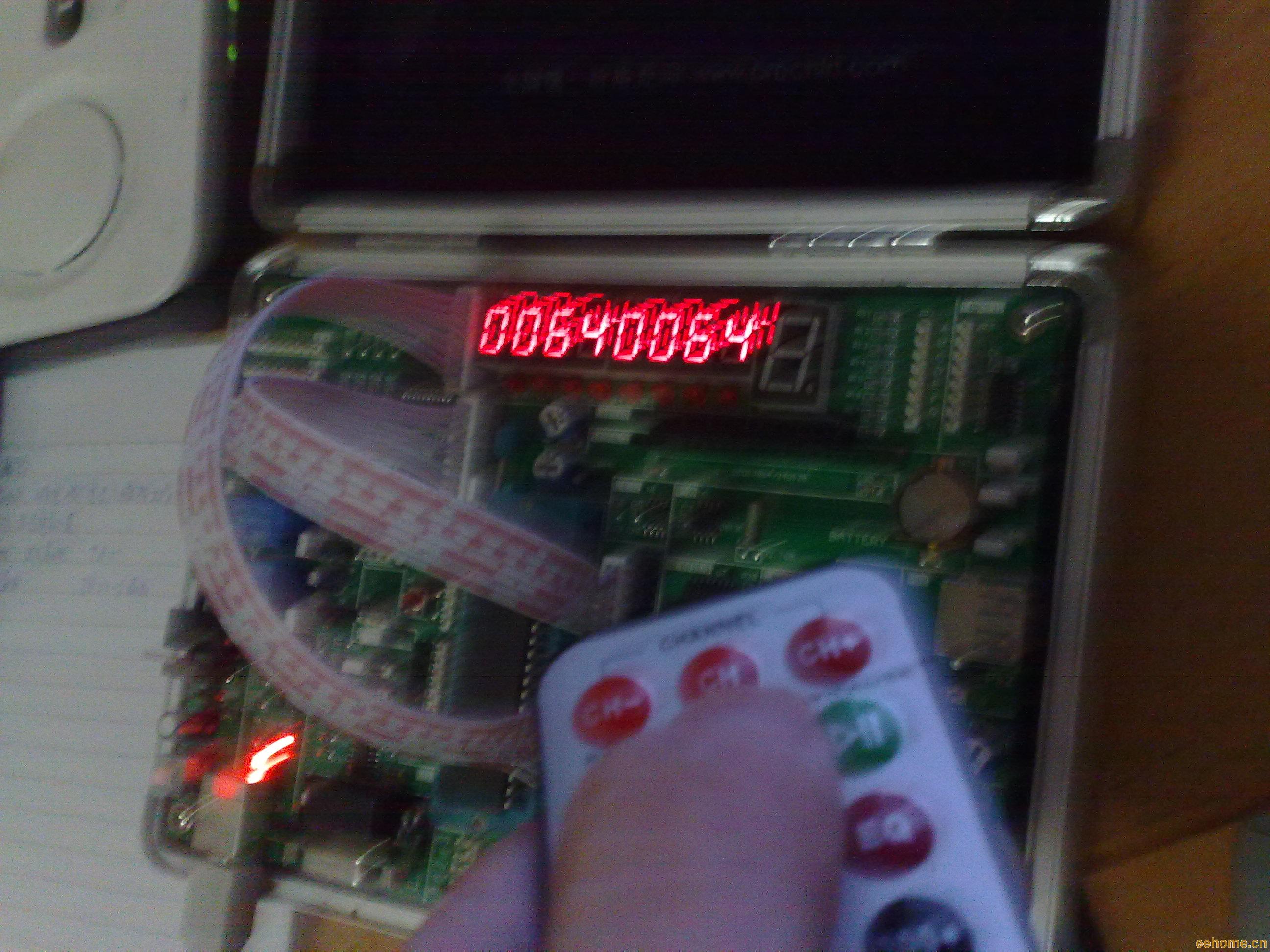

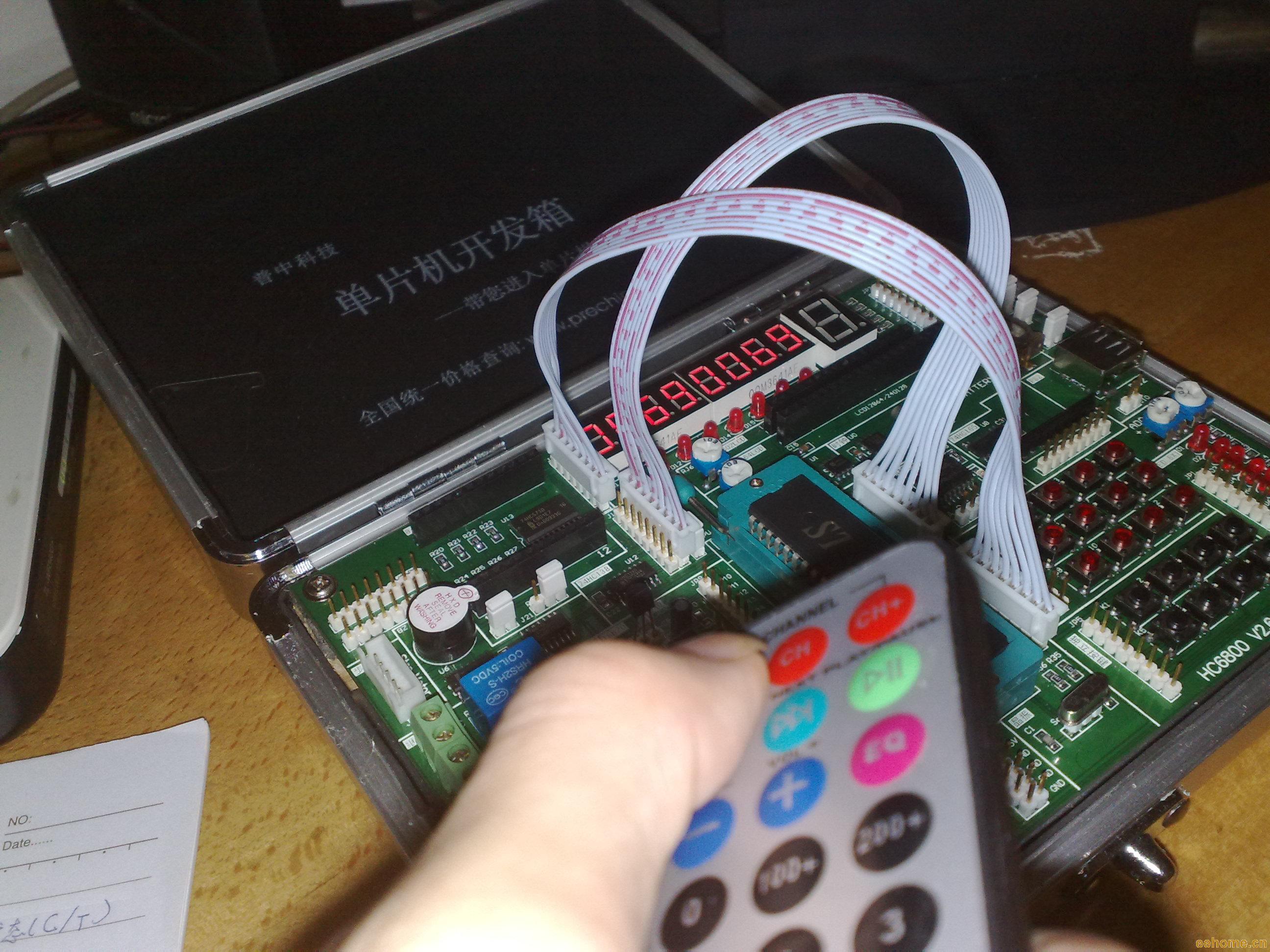

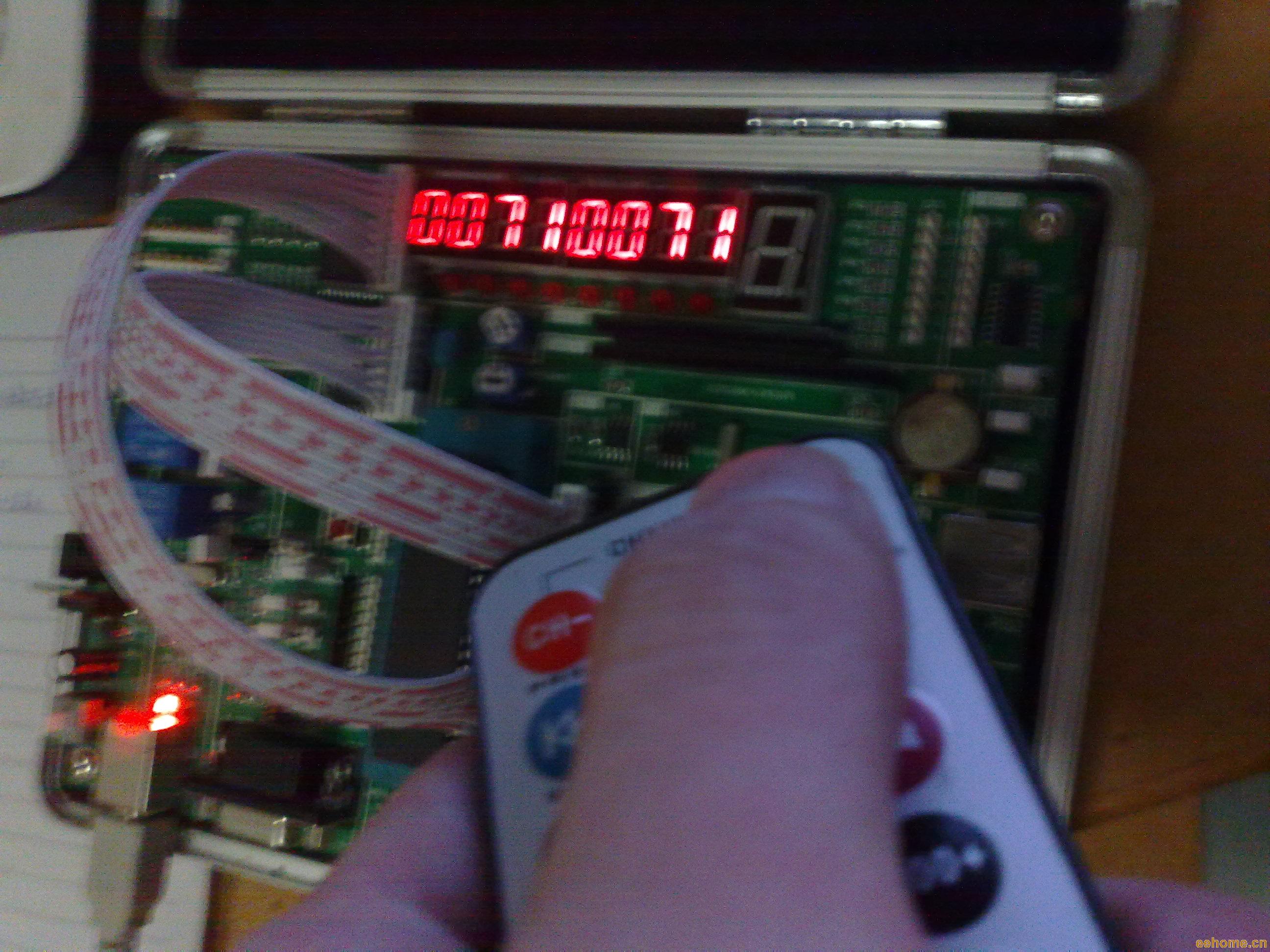

看了工人大哥關于紅外遙控器的帖子，打算自己也做一個，但是自己沒有LCD屏幕，所以用LED數碼管代替，還有和工人大哥的遙控器不同的是我手上是32位的遙控器。所以在網絡上找了32編碼遙控器的資料；


紅外線遙控是目前使用很廣泛的一種通信和遙控技術。由于紅外線遙控裝置具有體積小、功耗低、功能強、成本低等特點，因而，繼彩電、錄像機之后，在錄音機、音響設備、空凋機以及玩具等其它小型電器裝置上也紛紛采用紅外線遙控。工業設備中，在高壓、輻射、有毒氣體、粉塵等環境下，采用紅外線遙控不僅完全可靠而且能有效地隔離電氣干擾。

紅外線是太陽光線中眾多不可見光線中的一種，由德國科學家霍胥爾于1800年發現，又稱為紅外熱輻射,他將太陽光用三棱鏡分解開，在各種不同顏色的色帶位置上放置了溫度計，試圖測量各種顏色的光的加熱效應。結果發現，位于紅光外側的那支溫度計升溫最快。因此得到結論：太陽光譜中，紅光的外側必定存在看不見的光線，這就是紅外線。也可以當作傳輸之媒界。 太陽光譜上紅外線的波長大于可見光線，波長為0.75～1000μm。紅外線可分為三部分，即近紅外線，波長為0.75～1.50μm之間；中紅外線，波長為1.50～6.0μm之間；遠紅外線，波長為6.0～l000μm 之間。
真正的紅外線夜視儀是光電倍增管成像，與望遠鏡原理全完不同，白天不能使用，價格昂貴且需電源才能工作。

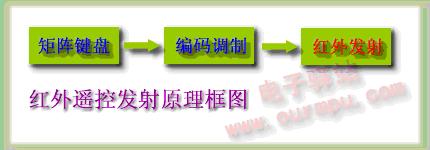

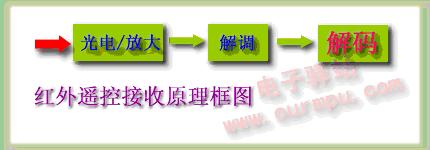

　【紅外遙控系統】　　 通用紅外遙控系統由發射和接收兩大部分組成，應用編/解碼專用集成電路芯片來進行控制操作，如圖1所示。發射部分包括鍵盤矩陣、編碼調制、LED紅外發送器；接收部分包括光、電轉換放大器、解調、解碼電路。









【遙控發射器及其編碼】　　 紅外遙控發射器專用芯片很多，根據編碼格式可以分成兩大類，這里我們以運用比較廣泛，解碼比較容易的一類來加以說明，現以日本NEC的uPD6121G組成發射電路為例說明編碼原理。當發射器按鍵按下后，即有遙控碼發出，所按的鍵不同遙控編碼也不同。這種遙控碼具有以下特征：

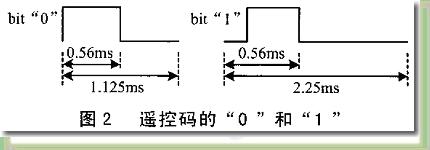

　　采用脈寬調制的串行碼，以脈寬為0.565ms、間隔0.56ms、周期為1.125ms的組合表示二進制的“0”；以脈寬為0.565ms、間隔1.685ms、周期為2.25ms的組合表示二進制的“1”，其波形如圖2所示。

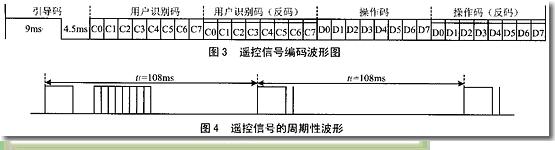

上述“0”和“1”組成的32位二進制碼經38kHz的載頻進行二次調制以提高發射效率，達到降低電源功耗的目的。然后再通過紅外發射二極管產生紅外線向空間發射，如圖3所示，連發波形如圖4所示。







UPD6121G產生的遙控編碼是連續的32位二進制碼組，其中前16位為用戶識別碼，能區別不同的電器設備，防止不同機種遙控碼互相干擾。該芯片的用戶識別碼固定為十六進制01H；后16位為8位操作碼（功能碼）及其反碼。UPD6121G最多額128種不同組合的編碼。

　　當遙控器在按鍵按下后，周期性地發出同一種32位二進制碼，周期約為108ms。一組碼本身的持續時間隨它包含的二進制“0”和“1”的個數不同而不同，大約在45～63ms之間，圖4為發射波形圖。

　　當一個鍵按下超過36ms，振蕩器使芯片激活，將發射一組108ms的編碼脈沖,這108ms發射代碼由一個起始碼（9ms）,一個結果碼（4.5ms）,低8位地址碼（9ms~18ms）,高8位地址碼（9ms~18ms）,8位數據碼（9ms~18ms）和這8位數據的反碼（9ms~18ms）組成。如果鍵按下超過108ms仍未松開，接下來發射的代碼（連發代碼）將僅由起始碼（9ms）和結束碼（2.5ms）組成。
　代碼格式（以接收代碼為準，接收代碼與發射代碼反向）
　　　　①位定義




②單發代碼格式



③連發代碼格式





注：代碼寬度算法：

　　16位地址碼的最短寬度：1.12×16=18ms 16位地址碼的最長寬度：2.24ms×16=36ms

　　已知8位數據代碼及其8位反代碼的寬度和不變：（1.12ms+2.24ms）×8=27ms

　　∴ 32位代碼的寬度為（18ms+27ms）~(36ms+27ms)

　　1．解碼的關鍵是如何識別“0”和“1”，從位的定義我們可以發現“0”、“1”均以0.56ms的低電平開始，不同的是高電平的寬度不同，“0”為0.56ms,“1”為1.68ms,所以必須根據高電平的寬度區別“0”和“1”。如果從0.56ms低電平過后，開始延時，0.56ms以后，若讀到的電平為低，說明該位為“0”，反之則為“1”，為了可靠起見，延時必須比0.56ms長些，但又不能超過1.12ms,否則如果該位為“0”，讀到的已是下一位的高電平，因此取（1.12ms+0.56ms）/2=0.84ms最為可靠，一般取0.84ms左右均可。
