之前發了一個2.4彩屏電子鐘,只是在開發板上實現,上周去了趟賽格,買了個萬用板跟外殼,準備自己DIY一套.


但是卻發現工具都沒有,于是逛著逛著就發現這套工具,還蠻適合.有鉆洞跟打磨工具.要價110 …. 糾結了一下…還是跟他拼了…110就110..


外殼挑了個前面蓋透明的,這樣就可以把屏也關在里面..起到保護作用.

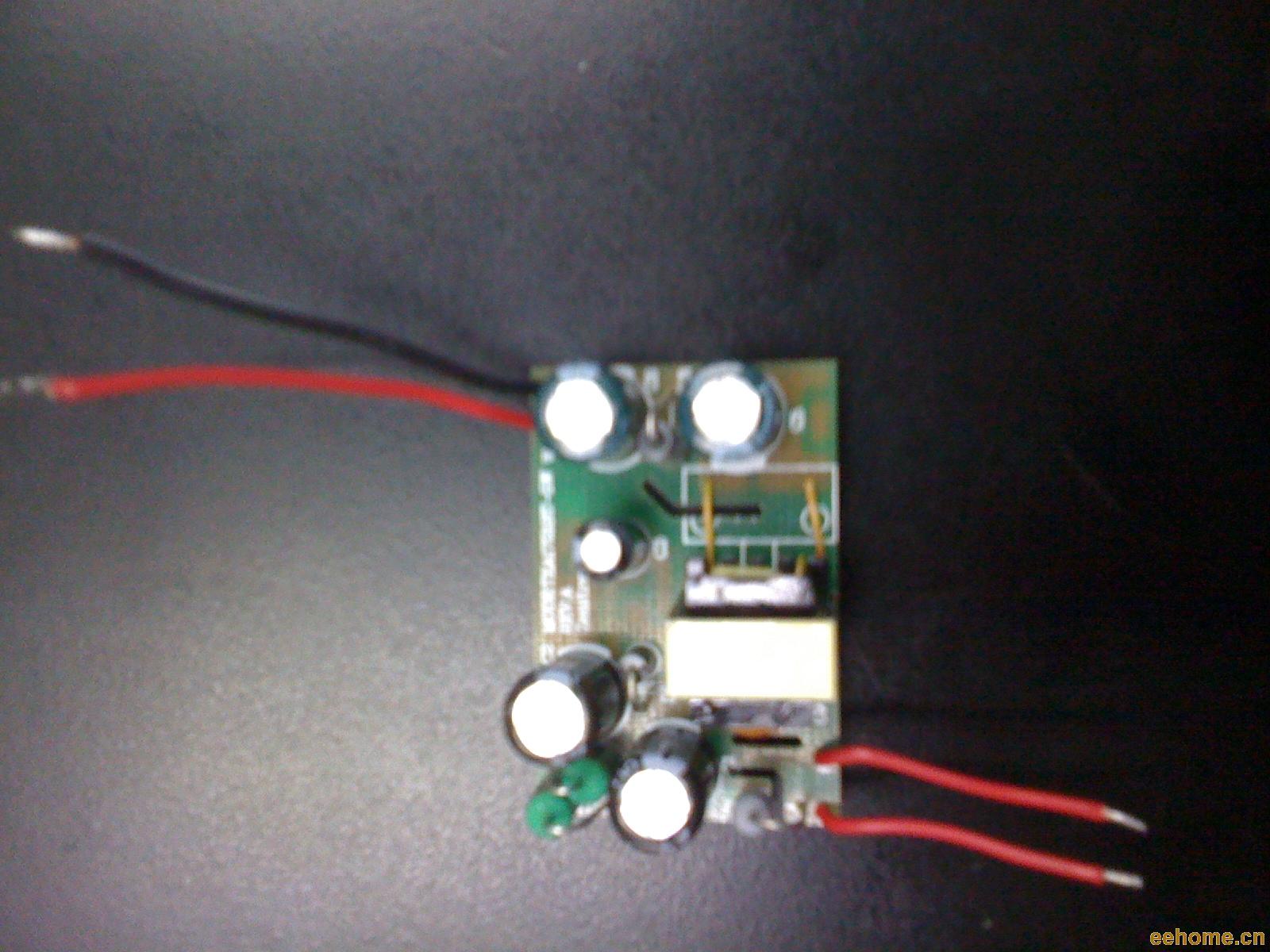

電源嘛…懶的做,雖然有個5V/1A的樣機,卻無法固定,





所以再賽格又去看了電源..看到這個5V/2A的..RMB20….



順道買了些雜七雜八的,什么烙鐵阿,細線阿


高興的回到家里..發現…零件都沒買…@@


后來在某個群里發現有個網絡商城可以訂購零件,于是乎又買了一堆零件,好了..廢話不說了,正式進入DIY.


首先裁板.將萬用板裁掉一部份,如此才能裝入盒子,順便粗略的排了一下板.

后來想到既然要做電子鐘,那得帶個鬧鈴功能,所以旁邊就預留點位置,以后好裝喇叭

接下來,開始鉆孔打磨.… 手上這個就是打磨工具


鉆好洞,排好板,開始焊線,



初期布板大致如此,后來發現考慮不足,少很多東西,于是乎拆了重裝,

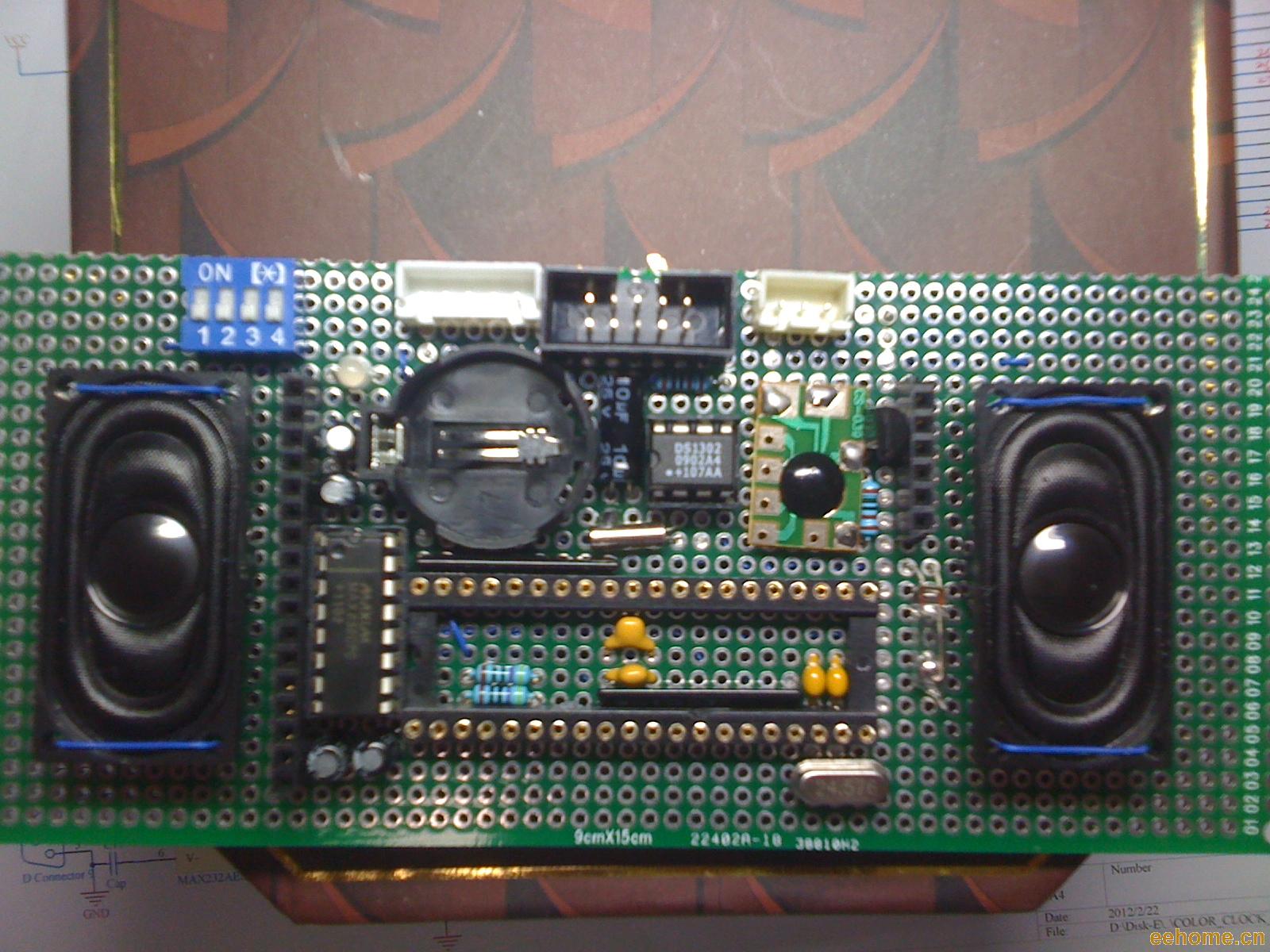

右邊喇叭旁邊的玻璃管是水銀開關,在我想法里面,擺正,擺反都要能正常顯示,于是又改了電路圖,加上水銀開關,喇叭旁邊的那塊小PCB是一快音樂IC,想說下次可以增加鬧鈴功能,左邊喇叭上面的撥碼開關,用來切換串口DEBUG或是連接GPS.(這是我的第二個目標,GPS自動更正時間)


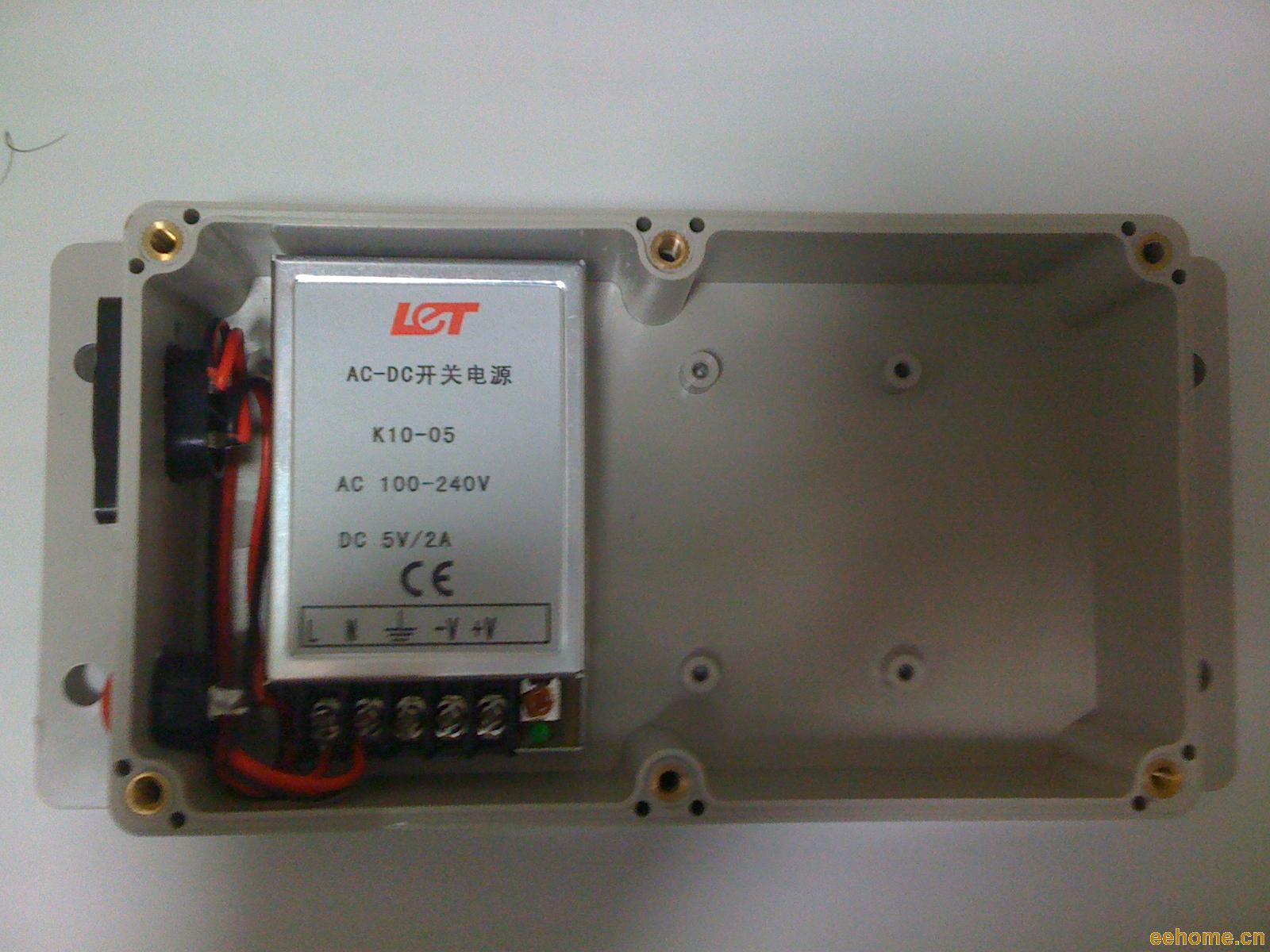

裝好電源跟按鍵

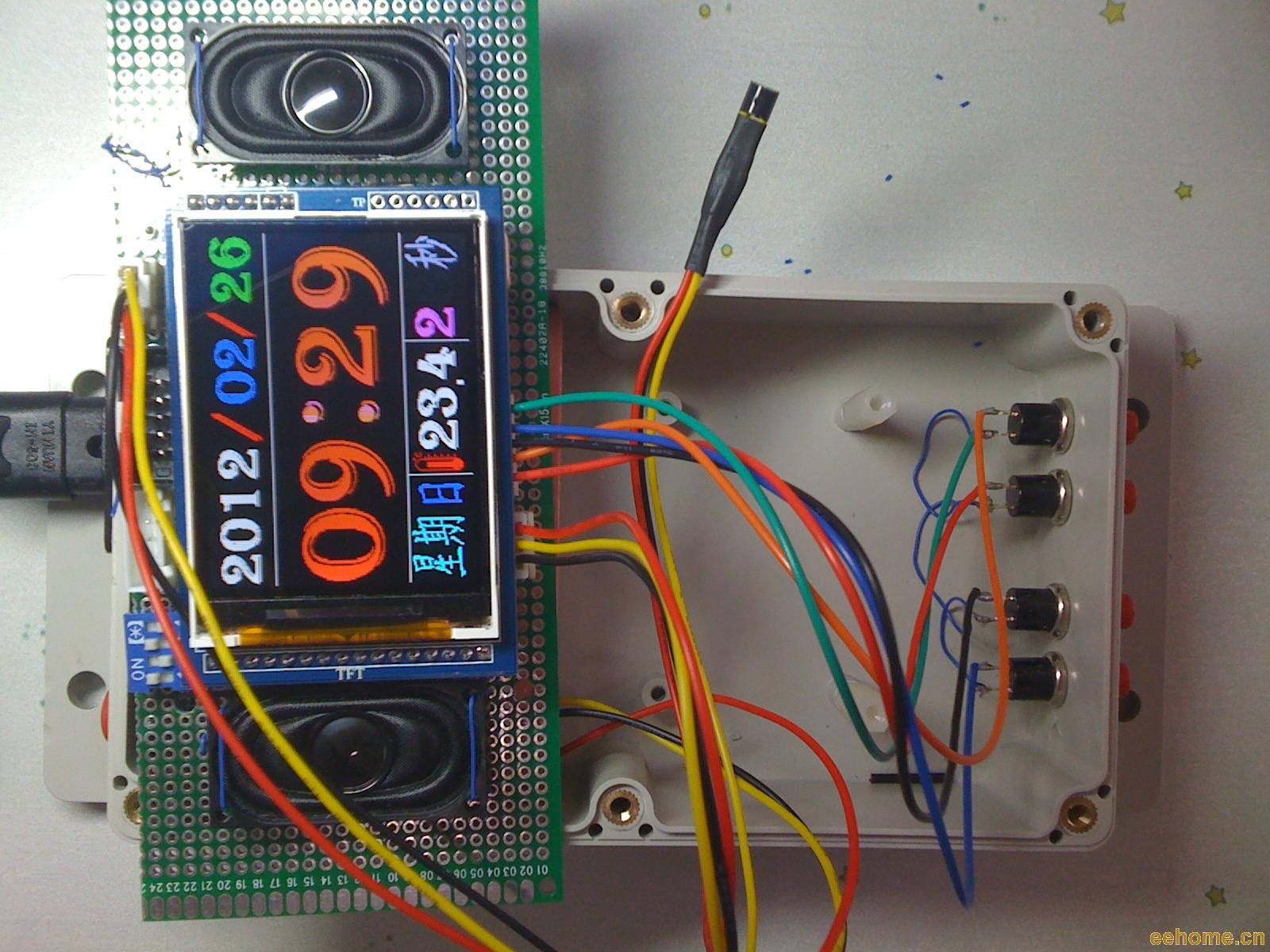

裝好控制板,以及溫度傳感器(DS18B20)

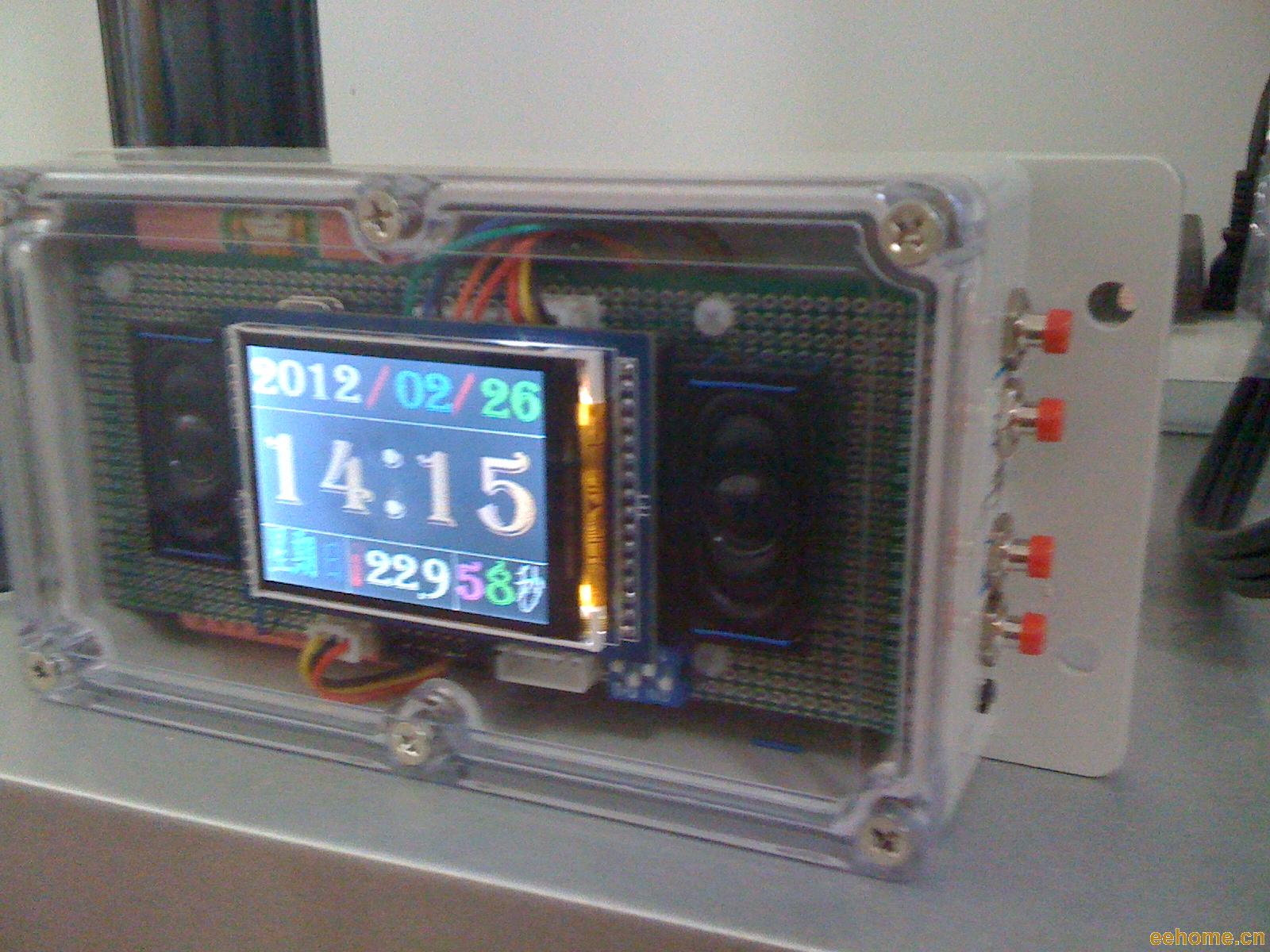

裝上外殼,順便測試下上下翻轉,四個開關下面黑黑的就是溫度傳感器

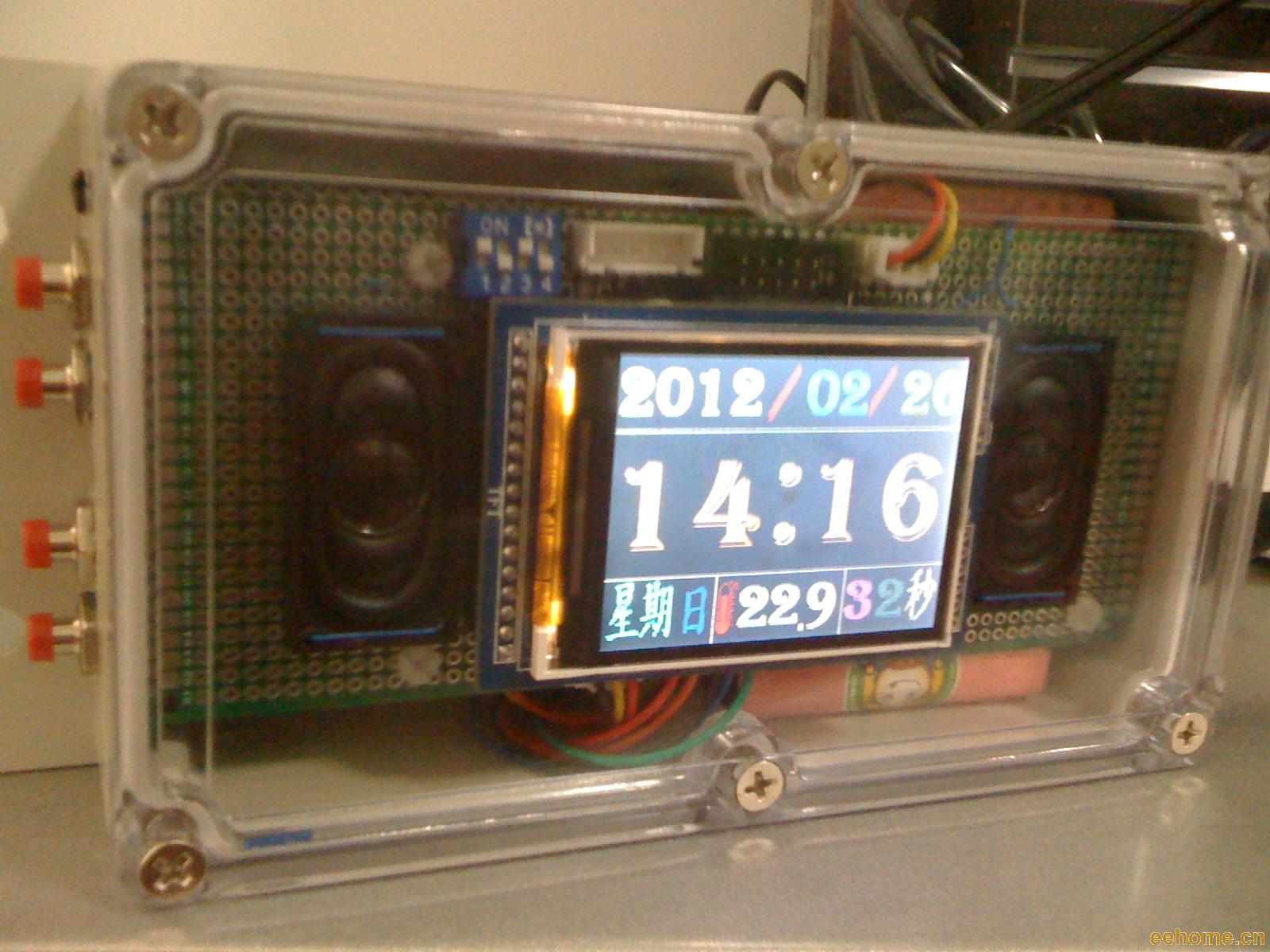

測試翻轉正常
