STM32-3.2寸TFT.pdf

最近一直在玩STM32和LCD屏，從字符到TFT，從1.8到3.5寸,挨個都摸了個摸,公司產品出來了,可一直想用這些東東來作點什么.

示波器上班用公司的,雖說也是便攜的,但也不好帶回家去用呵,看看市場上動轍千元以上,唉,還是自己動手來DIY方便自己,也造福網友.

看到論壇上關于示波器的貼子,和那些無私的同志們上傳有關示波方面的資料,心里一陣沖動-----作屬于自己的示波器.


說作就作! (非常感謝網友kunnsd硬件及smallsnail,mirrorok有關示波器資料!)


性能目標:

電源使用二節2500mA鋰電，正常工作5小時以上。


主控: STM32F103ZET6
液晶屏: 3.2"TFT320×240 65K彩色LCD顯示屏 STM32 FSMC總線驅動
AD: ADS831 IDT7204

最高實時取樣率60Msps 8Bits，

取樣緩沖器深度：5K

垂直靈敏度：5V，1V，500mV,200mV,100mV,50mV,20mV,10mV;
基準電壓使用STM32 DA輸出，實現按鍵調節波形基準。并有位置指示

水平時基范圍：2S, 1S,500mS,200mS,100mS,50mS,20mS,10mS,5mS,2mS,1mS,500uS,200uS,100uS,50uS,20uS,10uS,5uS,2uS,1uS,500nS,
水平位置可調并有指示

輸入阻抗：≥1MΩ

最高輸入電壓：50Vpp

耦合方式：AC/DC

實現自動、常規、單次觸發方式 ,上升或下降邊沿觸發

實現計算測量輸入信號的頻率、周期、占空比、交流峰-峰值、平均值

觸發電平高低位置可調，并電壓指示

觸發時基位置可調，并帶指示

實現RUN/STOP功能

使用16個按鍵，真正作到單鍵操作以免去組合按鍵麻煩。



功能預留：

1 波形發生器：使用STM32另一路DA+NE5532實現正弦，三角波，方波輸出。

2 SD卡波形存儲輸出。

3 系統串口，可連接電腦輸出數據，也可實現遠程ISP升級:通過從網上下載升級包文件，方便地升級示波器軟件。
（具體看原理圖，實現機理:在系統復位后，SYSCLK的第4個上升沿，BOOT管腳的值將被鎖存。在開機時使用按鍵將
BOOT0位拉低即可實現STM公司原ISP程序升級,而不再用提前預裝IAP程序造成使用麻煩）

原理圖！請大家指正，多提寶貴意見！

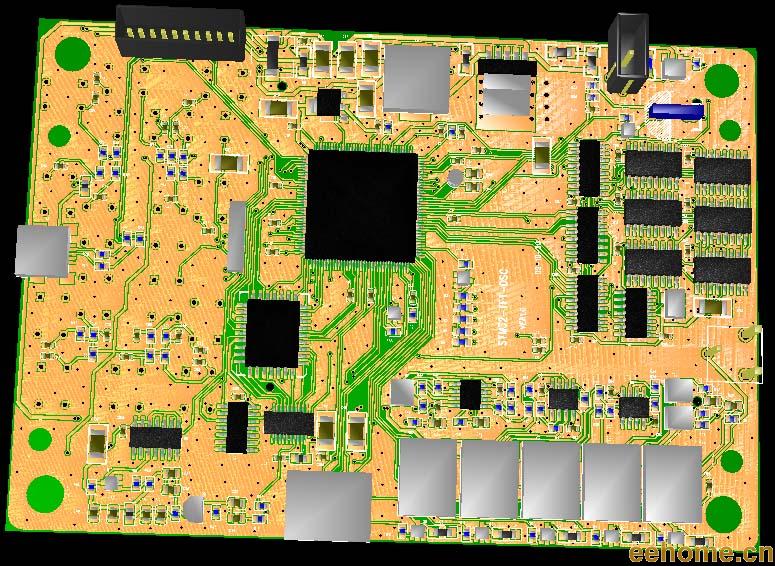

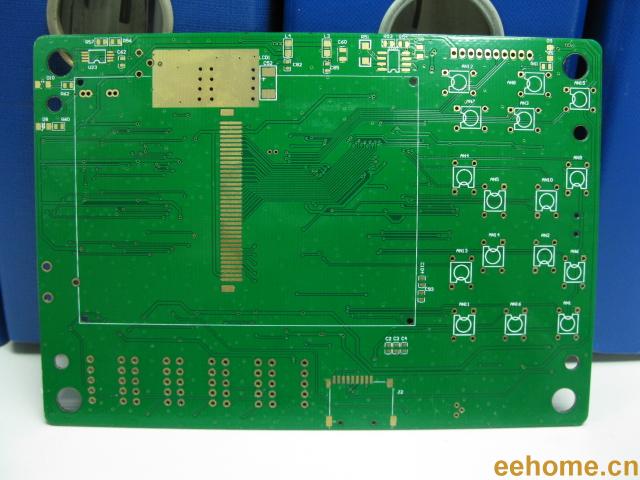

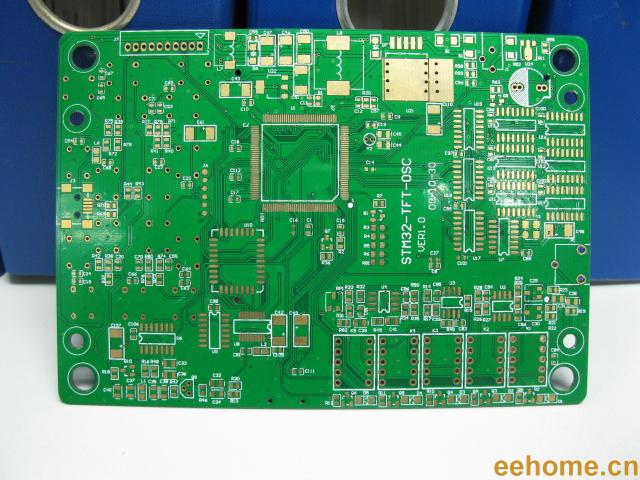

PCB圖！

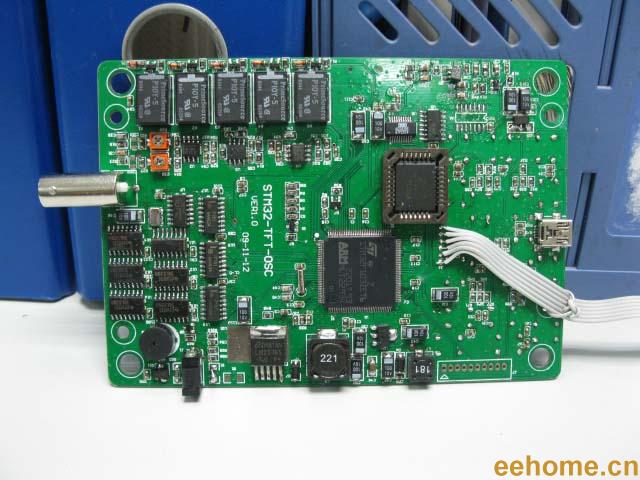

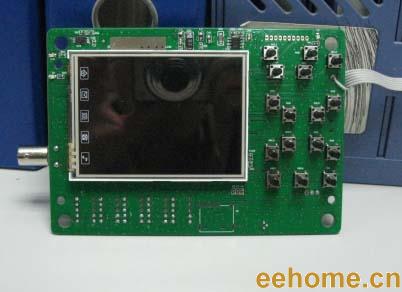

PCBA圖！













稍后上波形圖及程序！


/****************************************************/
