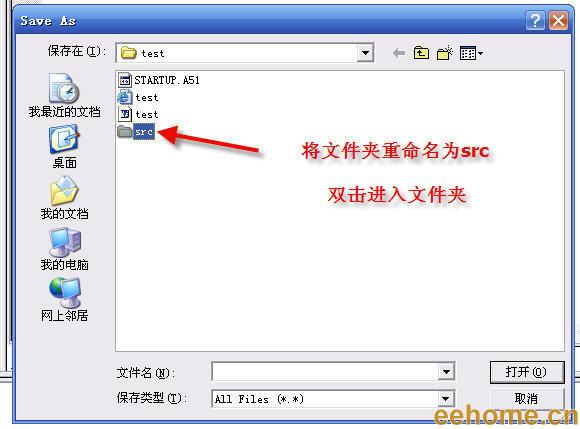

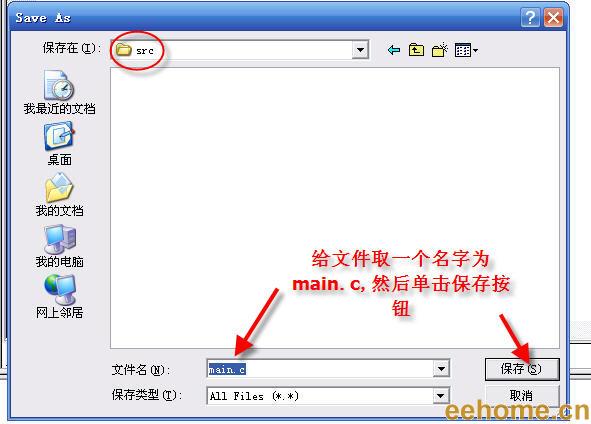

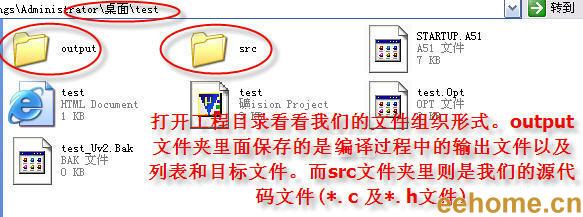

OK ，到此一個簡單的工程模板就建立起來了，以后我們再新建源文件和頭文件的時候，就可以直接保存到src文件目錄下面了。
下面我們開始編寫各個模塊文件。
首先編寫Timer.c 這個文件主要內容就是定時器初始化，以及定時器中斷服務函數。其內容如下。
#include <reg52.h>

bit g_bSystemTime1Ms = 0 ; // 1MS系統時標


void Timer0Init(void)
{
TMOD &= 0xf0 ;
TMOD |= 0x01 ; //定時器0工作方式1
TH0 = 0xfc ; //定時器初始值
TL0 = 0x66 ;
TR0 = 1 ;
ET0 = 1 ;
}

void Time0Isr(void) interrupt 1
{
TH0 = 0xfc ; //定時器重新賦初值
TL0 = 0x66 ;
g_bSystemTime1Ms = 1 ; //1MS時標標志位置位
}

由于在Led.c文件中需要調用我們的g_bSystemTime1Ms變量。同時主函數需要調用Timer0Init()初始化函數，所以應該對這個變量和函數在頭文件里作外部聲明。以方便其它函數調用。

Timer.h 內容如下。
#ifndef _TIMER_H_
#define _TIMER_H_

extern void Timer0Init(void) ;
extern bit g_bSystemTime1Ms ;

#endif

完成了定時器模塊后，我們開始編寫LED驅動模塊。
Led.c 內容如下：

#include <reg52.h>
#include "MacroAndConst.h"
#include "Led.h"
#include "Timer.h"

static uint16 g_u16LedTimeCount = 0 ; //LED計數器
static uint8 g_u8LedState = 0 ; //LED狀態標志, 0表示亮，1表示熄滅

#define LED P0 //定義LED接口
#define LED_ON() LED = 0x00 ; //所有LED亮
#define LED_OFF() LED = 0xff ; //所有LED熄滅

void LedProcess(void)
{
if(0 == g_u8LedState) //如果LED的狀態為亮，則點亮LED
{
LED_ON() ;
}
else //否則熄滅LED
{
LED_OFF() ;
}
}


void LedStateChange(void)
{
if(g_bSystemTime1Ms) //系統1MS時標到
{
g_bSystemTime1Ms = 0 ;
g_u16LedTimeCount++ ; //LED計數器加一
if(g_u16LedTimeCount >= 500) //計數達到500,即500MS到了,改變LED的狀態。
{
g_u16LedTimeCount = 0 ;
g_u8LedState = ! g_u8LedState ;
}
}
}


這個模塊對外的借口只有兩個函數，因此在相應的Led.h 中需要作相應的聲明。
Led.h 內容：
#ifndef _LED_H_
#define _LED_H_

extern void LedProcess(void) ;
extern void LedStateChange(void) ;

#endif

這兩個模塊完成后，我們將其C文件添加到工程中。然后開始編寫主函數里的代碼。
如下所示：

#include <reg52.h>
#include "MacroAndConst.h"
#include "Timer.h"
#include "Led.h"

sbit LED_SEG = P1^4; //數碼管段選
sbit LED_DIG = P1^5; //數碼管位選
sbit LED_CS11 = P1^6; //led控制位

void main(void)
{
LED_CS11 = 1 ; //74HC595輸出允許
LED_SEG = 0 ; //數碼管段選和位選禁止(因為它們和LED共用P0口)
LED_DIG = 0 ;
Timer0Init() ;
EA = 1 ;
while(1)
{
LedProcess() ;
LedStateChange() ;
}
}

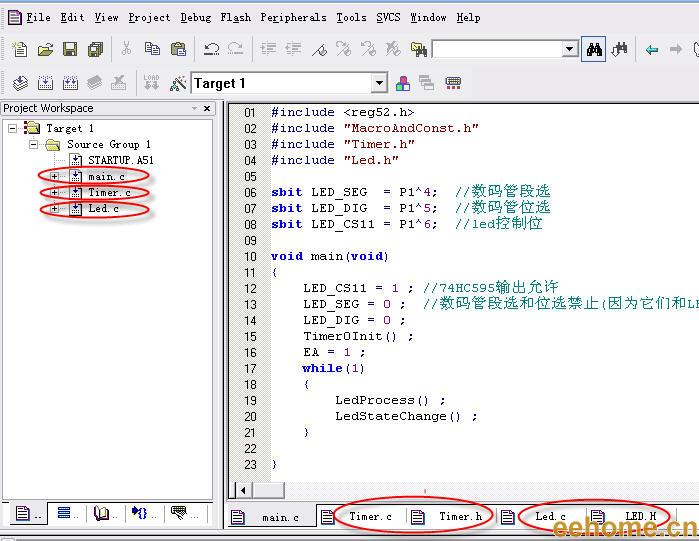

整個工程截圖如下：




至此，第三章到此結束。
一起來總結一下我們需要注意的地方吧

[color=#FF0000]1. C語言源文件(*.c)的作用是什么
2. C語言頭文件(*.h)的作用是什么
3. typedef 的作用
4. 工程模板如何組織
5. 如何創建一個多模塊(多文件)的工程
