自制51燒寫器.RAR

跟我來作EZ編程器

AT89C51是一款應用最為廣泛的8051單片機，更重要的是他具有反復燒寫（FLASH）的特性。一般情況下可重復燒寫1000次,這樣為初學者試驗提供了一個廉價的平臺。為了滿足廣大單片機愛好者動手的需要，本人利用半個月的時間，參考國外資料，實際設計制作成功一款簡單的AT89C51/52/55單片機編程器。由于單片機編程時序不同，這一款編程器僅僅支持ATMEL公司的AT89C51, AT89C52, AT89C55芯片,不支持華邦或飛利浦兼容芯片。

對于很多像我這樣一些不算太年輕的從80年代組裝7管半導體收音機入門的電子愛好者來說，面對單片機似乎顯得有點怯場，但是事實上我以為他甚至比組裝一個收音機更簡單：

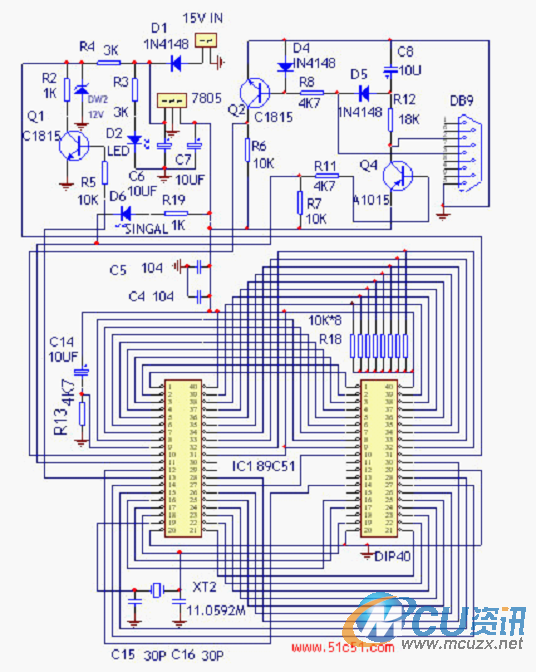

以下是它的硬件電路圖，
稍微有一點耐心，完全可以用面包板搭焊。

為了方便大家制作，我把電路簡化設計下：

Q2, Q4以及周圍的幾個元件構成了電平轉換電路,這樣節省了1片max 232芯片，在要求不高的場合，這個電路在單片機通信中可以取代MAX232。

Q1, R2,R4,DW2，4個元件為編程器提供燒寫用12V電壓，其中，R4, R2構成了分壓電路；平時，監控芯片89C51第13腳（P3.3）輸出高電平，Q1導通，R2(1K)將DW2(12V)拉低，
此時DW2電壓由R4,R2 分壓，
大約3-5V 之間；當寫程序時，監控芯片第13腳（P3.3）輸出低電平，Q1截止，DW2(12V)直接送到被燒芯片的31腳，從而提供燒寫電壓。ATMEL官方網站提供的編程器器燒寫電壓是用LM317調整得到的，并且用到了兩個高精度電阻，電路復雜且成本高，該電路經過本人數百臺的實驗證明非常穩定可靠，下圖是筆者設計組裝成功的樣品.

電源變壓器要求為15V的電源，例如常見的3-12V直流可調電源，
注意其空載電壓不要低于13V , 濾波應好一些，否則可能出現編程不可靠的情況。

監控芯片用IC座安裝，另外找一個編程器燒寫好監控程序EZ51.HEX后插入，方便調試。
燒寫卡座如果購買有困難，可以直接用一個IC座。組裝好后通電，用萬用表檢查：

1，
7805輸出5V ， D2 電源指示燈亮。（圖中我用的是78L05）

2，
DW2電壓為3-5V。

3,  將Q1的基極對地短接，DW2電壓為12V。

4，U1(89C51)的18，19腳電壓為2.2V, 2.1V，此電壓可作為電路是否起振的依據。

連接電纜用9對9一頭公一頭母的串口線，
注意市場上有些串口線的兩頭2，3腳是交叉的，最好用萬用表檢查一下是否為一一對應。如果沒有串口線，也可拆一個老式的串口鼠標自制，只要兩頭把2，3，5腳連接好即可。本電路對元件沒有特殊要求，
電阻用1/8W普通碳膜，三極管我用的是2SA1015,2SC1815, 實際上很多小功率管都可以，
例如9014,9015。只是需要注意他們的管腳排列區別。
二極管1N4148可以用1N4004替代。另外12V穩壓管最好挑選一下，精度要求為5%以內。11.0592M晶體有條件的話應當測試一下，市場零售的晶體有些不起振。

這款編程器的燒寫軟件EZ31.EXE界面很簡單；全兼容于WINDOWS9X-2000。僅有幾個按鈕，分別為打開文件（SEND），讀芯片(READ)，
退出(EXIT)， COM選擇，加密(LOCK CODE)，以及校驗(FAST VERILY)。大家用一下就知道了。

連接好編程器的電源以及串口線，并插入燒寫的芯片，點擊COM1或COM2(以實際連接為準,本例中我連接的是COM2), 窗口右下腳顯示 89C51Found。
此時應當看到信號指示燈D6每2秒亮一下，表示聯機工作。

選擇一個需要燒寫的hex文件開始燒寫，如果一切正常，顯示的界面如上圖所示。

以下是筆者設計的雙面板小型pcb，元件數值已經標在板上了，直接按照板上的標注焊接即可。注意監控芯片在反面貼片安裝。因此整個電路板僅僅比火柴盒子稍稍大一點,可能是您所能見到最小巧的編程器了。是不是非常漂亮？

看看這張圖：一共不到30個零件，確實很ez,組裝一塊連插件到焊接測試只要半小時。

材料清單

元件數值	用量	備注
1K	2	1/8W碳膜電阻
3K	2	1/8W碳膜電阻
4.7K	3	1/8W碳膜電阻
10K	3	1/8W碳膜電阻
18K	1	1/8W碳膜電阻
10K*8	1	10K*8排阻
1N4148	3	二極管
12V	1	0.5W穩壓管
10UF50V	4	電解電容
30P	2	瓷片電容
104	2	瓷片電容
2SC1815	2	小功率NPN三極管
2SA1015	1	小功率PNP三極管
78L05	1	穩壓IC
LED	2	發光二極管
DB9 232插座	1
40PIN 燒寫卡座	1
40PIN IC座	1	(插監控芯片用)
232串口線	1	一對一，一頭公一頭母
PCB	1
89C51監控芯片	1	需先燒好監控程序
15V電源	1
電源輸入插座	1

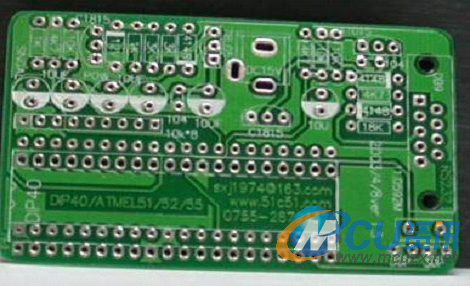

PCB的照片：（注意中間一排六個白黑相間的半圓圓圈，是四個10UF/50V電解電容，和兩個發光管的位置。這幾個零件都是長腳為正，短腳為負，具體到電路板上則白色的為負極，黑色的為正極了。

電路中R18為10K*8的一個排阻，請看上面照片，在一排電容和卡座的中間。他的公共腳

插在向邊界的方向。

監控芯片的安裝位置：它的第一腳小箭頭所指的位置有一個1PIN的字樣， 千萬別給插反了。另外呢，監控芯片的下方有一個本人的郵箱地址；搞不好可以問問我。PCB背面的照片。

DIY安裝步驟：

1：安裝電阻，共11個。元件插到位后焊接剪腳。

2：安裝二極管，三個1N4148 和一個12V穩壓管DW2。請仔細看管子的表面有字：穩壓管印有12V字樣，千萬別給搞混了。二極管是有極性的， 二極管的黑頭方向插向pcb的印有白色的一邊就對了，元件插到位后焊接剪腳。

3：安裝2個104和2個30p電容。11.0592晶體， 這些都沒有方向性隨便插。

4：插入三極管，電解電容，發光管。注意這些東西都是有極性的，如果搞反了可不行。電解電容和發光管很好辦，都是負極向下。三極管（2個2SC1815,一個2SA1015）以及一個78L05的穩壓IC，他們的方向在PCB上可以看到，管子半圓的方向就是PCB半圓圈的方向。

5：插入排阻（排阻有一個白點的一端是公共端，他的位置在靠近PCB邊源的一端,電源插座，232插座就不用說了。

6：插監控芯片的插座。

7：插燒寫卡座。由于他和監控芯片是面對面的， 因此必須先焊接監控芯片插座，最后焊燒寫卡座,否則等會兒不好動烙鐵了。

8：如果您實在搞不清除元件的方向，請仔細看看上面的照片吧。

9：最后檢查一下電路板的各個地方有沒有插錯，短路的，再按照上面的調試方法調試。如果沒有插錯基本可以一次調OK www.51c51.com[/url]下載；大家在制作中有任何疑問，請登陸本人網站查詢詳情或發信到

附帶一個上位機軟件

這么沒有看到原理圖啊？？？？？？？？？？？？？？？？？

回復 2# hpdell


    圖已經補上

太厲害了，我正在試著自己做一個出來，感謝樓主。。。{:13_783:}

{:13_780:}  樓主太厲害了 哈哈 很受用

樓主講的很詳細，不錯的

      您這個電路對有動手能力的人來說是可以做到的。只是仍有一個問題要向您請教：監控芯片還是要找一個編程器來燒寫！對手邊沒有其他可用的編程器的，該如何跨過這道坎？可否用STC89C51作監控芯片？

我正在試著自己做一個出來，感謝樓主
