【原創】基于AD9850的可調信號發生器:

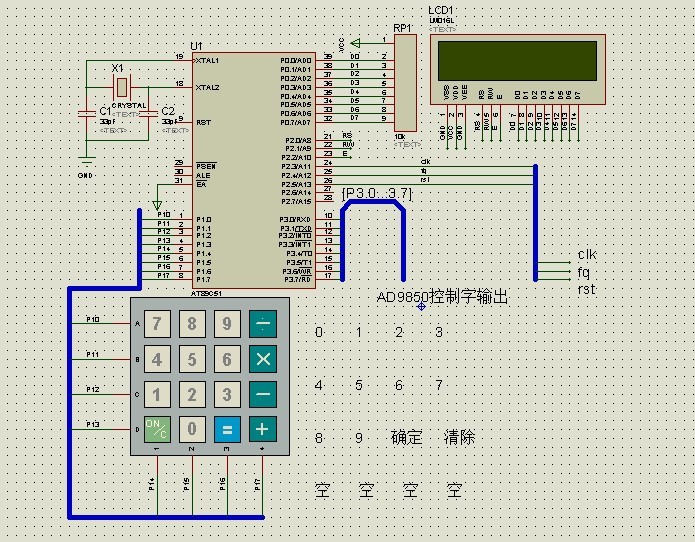

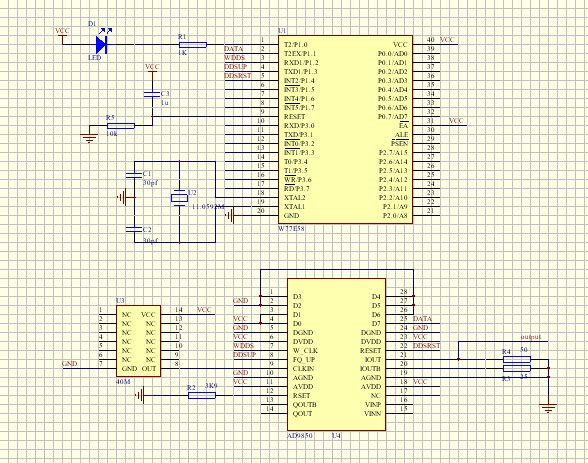

        AD9850是AD公司生產的最高時鐘為125 MHz、采用先進的CMOS技術的直接頻率合成器，主要由可編程DDS系統、高性能模數變換器（DAC）和高速比較器3部分構成，能實現全數字編程控制的頻率合成。下圖為電路圖，鍵盤可調節輸出信號的頻率，由液晶1602顯示，由于proteus 沒有AD9850/9851就沒畫，下面有AD9850/9851的典型電路接法。







本模塊本人親自焊接測試可用，下面附上相關程序







               同一主題附件:







           DDS.zip (2.7 KB)
