大家知道，人的眼睛存在視覺暫留現象，正因為眼睛的反應遲鈍，才豐富了人的視覺感受。
LED搖搖棒很好地利用了人眼的視覺暫留特性。下圖是基于51單片機控制、16只高亮度LED發光二極管構成的搖搖棒，配合手的左右搖晃就可呈現一幅完整的畫面，可以顯示字符、圖片等。演示效果見自制LED搖搖棒展示【圖】。

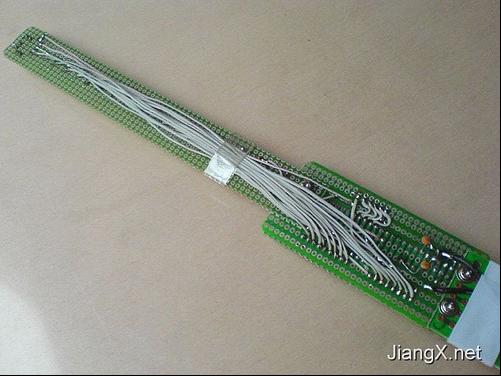

實物外形圖（點擊可放大）：



基本原理與硬件電路設計：
16只LED發光管作為畫面每一列的顯示，左右搖晃起到了掃描的作用，人眼的視覺暫留現象使得看到的是一幅完整的畫面。與LED點陣的顯示有幾分相仿。

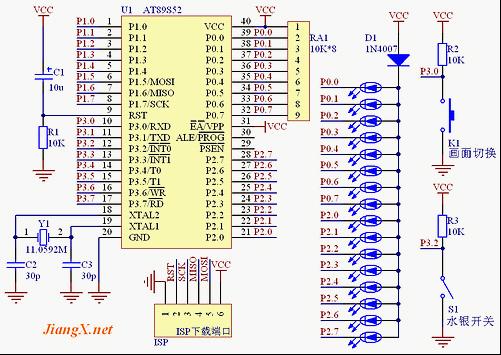

硬件電路如下圖（點擊可放大）。系統電源VCC為5V，下載程序和調試時一定要保證5V電壓，實際使用時用3節干電池串聯4.5V即可。AT89S52單片機作為控制器，在它的P0、P2口接有16只以共陽的方式連接的高亮度LED，由單片機輸出低電平點亮。P0口的上拉電阻RA1不能少。串在LED公共端的二極管D1會產生一定的壓降，用來保護LED，經實測LED點亮時兩端電壓為3V左右，在LED的安全承受范圍內。K1是畫面切換開關，用于切換顯示不同內容；S1為水銀開關。
水銀開關的作用：棒在搖動時，只能在朝某一方向搖動時顯示，否則會出現鏡像字或鏡像畫面，所以通過接一只水銀開關來控制，使搖搖棒從左向右搖動時將內容顯示出來。

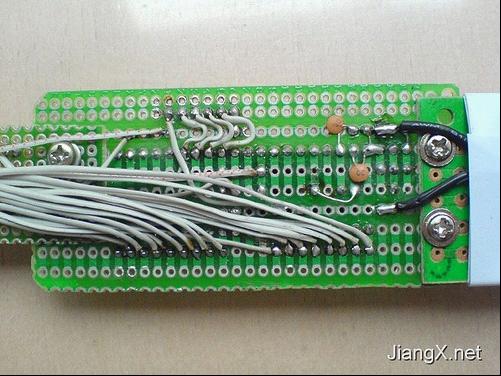

硬件制作：
使用的是直徑5mm的紅色高亮LED，感覺太大了些，遠看效果很好但近看時字不夠連貫。建議使用直徑為3mm的高亮LED，顏色可根據個人喜好選擇。

水銀開關里的水銀珠很活躍，導致在接通時容易產生抖動，所以將水銀開關斜向上放置（尖尖朝斜上方45°角），靠水銀珠自身重力的作用減少抖動：

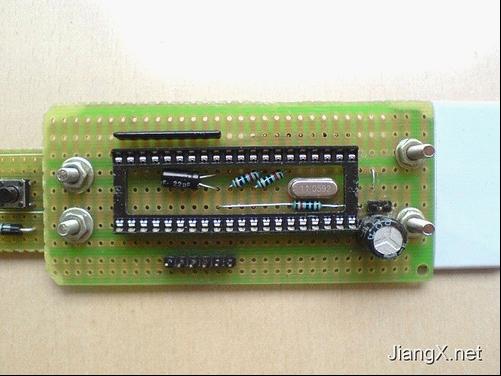

IC座里面隱藏元件，既美觀又能保護元件：
