分享個對Proteus的介紹，先深刻的認識一下

這是視頻教程，比看書要更直觀

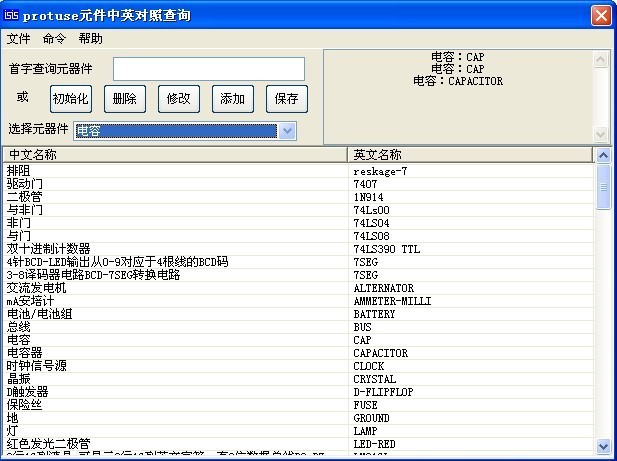

下面發一個元件庫元件名稱及中英對照資料 及 一個很好用的小軟件：

元件封裝是元件在電路板是存在的形勢，Footprint那欄是元件封裝欄，要自己輸入，比如電阻可以用AXIAL0.3等等
protel99常用元件的電氣圖形符號和封裝形式
1. 標準電阻：RES1、RES2；封裝：AXIAL-0.3到AXIAL-1.0
兩端口可變電阻：RES3、RES4；封裝：AXIAL-0.3到AXIAL-1.0
三端口可變電阻：RESISTOR TAPPED，POT1，POT2；封裝：VR1-VR5
排阻：RESPACK-8
2.電容：CAP（無極性電容）、ELECTRO1或ELECTRO2（極性電容）、可變電容CAPVAR
封裝：無極性電容為RAD-0.1到RAD-0.4，有極性電容為RB.2/.4到RB.5/1.0.
3.二極管：DIODE（普通二極管）、DIODE SCHOTTKY（肖特基二極管）、DUIDE TUNNEL（隧道二極管）DIODE VARCTOR（變容二極管）ZENER1~3（穩壓二極管）
封裝：DIODE0.4和DIODE 0.7;（上面已經說了，注意做PCB時別忘了將封裝DIODE的端口改為A、K）
4.三極管：NPN，NPN1和PNP，PNP1；引腳封裝：TO18、TO92A（普通三極管）TO220H（大功率三極管）TO3（大功率達林頓管）
以上的封裝為三角形結構。T0-226為直線形，我們常用的9013、9014管腳排列是直線型的，所以一般三極管都采用TO-126啦！
5、效應管：JFETN（N溝道結型場效應管），JFETP（P溝道結型場效應管）MOSFETN（N溝道增強型管）MOSFETP（P溝道增強型管）
引腳封裝形式與三極管同。
6、電感：INDUCTOR、INDUCTOR1、INDUCTOR2（普通電感），INDUCTOR VAR、INDUCTOR3、INDUCTOR4（可變電感）
8.整流橋原理圖中常用的名稱為BRIDGE1和BRIDGE2，引腳封裝形式為D系列，如D-44，D-37，D-46等。
9.單排多針插座原理圖中常用的名稱為CON系列，從CON1到CON60，引腳封裝形式為SIP系列，從SIP-2到SIP-20。
10.雙列直插元件原理圖中常用的名稱為根據功能的不同而不同，引腳封裝形式DIP系列，
不如40管腳的單片機封裝為DIP40。
11.串并口類原理圖中常用的名稱為DB系列，引腳封裝形式為DB和MD系列。
12、晶體振蕩器：CRYSTAL；封裝：XTAL1
13、發光二極管：LED；封裝可以才用電容的封裝。（RAD0.1-0.4）
14、發光數碼管：DPY；至于封裝嘛，建議自己做！
15、撥動開關：SW DIP；封裝就需要自己量一下管腳距離來做！
16、按鍵開關：SW-PB：封裝同上，也需要自己做。
17、變壓器：TRANS1——TRANS5；封裝不用說了吧？自己量，然后加兩個螺絲上去。
最后在說說PROTEL 99 的原理圖庫吧！
常用元器件都在protel DOS schematic Libraries.ddb里
此外還有protel DOS schematic 4000 CMOS (4000序列元件)
protel DOS schematic Analog digital (A/D,D/A轉換元件)
protel DOS schematic Comparator （比較器，如LM139之類）
protel DOS schematic intel (Intel 的處理器和接口芯片之類)

你也可以新建一個PCB，然后在library下找到對應的封裝名，在生成PCB之前所有元件都要封裝，而且元件存號不能重復。
分立元件庫元件名稱及中英對照
AND 與門
ANTENNA 天線
BATTERY 直流電源
BELL 鈴,鐘
BVC 同軸電纜接插件
BRIDEG 1 整流橋(二極管)
BRIDEG 2 整流橋(集成塊)
BUFFER 緩沖器
BUZZER 蜂鳴器
CAP 電容
CAPACITOR 電容
CAPACITOR POL 有極性電容
CAPVAR 可調電容
CIRCUIT BREAKER 熔斷絲
COAX 同軸電纜
CON 插口
CRYSTAL 晶體整蕩器
DB 并行插口
DIODE 二極管
DIODE SCHOTTKY 穩壓二極管
DIODE VARACTOR 變容二極管
DPY_3-SEG 3段LED
DPY_7-SEG 7段LED
DPY_7-SEG_DP 7段LED(帶小數點)
ELECTRO 電解電容
FUSE 熔斷器
INDUCTOR 電感
INDUCTOR IRON 帶鐵芯電感
INDUCTOR3 可調電感
JFET N N溝道場效應管
JFET P P溝道場效應管
LAMP 燈泡
LAMP NEDN 起輝器
LED 發光二極管
METER 儀表
MICROPHONE 麥克風
MOSFET MOS管
MOTOR AC 交流電機
MOTOR SERVO 伺服電機
NAND 與非門
NOR 或非門
NOT 非門
NPN NPN三極管
NPN-PHOTO 感光三極管
OPAMP 運放
OR 或門
PHOTO 感光二極管
PNP 三極管
NPN DAR NPN三極管
PNP DAR PNP三極管
POT 滑線變阻器
PELAY-DPDT 雙刀雙擲繼電器
RES1.2 電阻
RES3.4 可變電阻
RESISTOR BRIDGE ? 橋式電阻
RESPACK ? 電阻組
SCR 晶閘管
PLUG ? 插頭
PLUG AC FEMALE 三相交流插頭
SOCKET ? 插座
SOURCE CURRENT 電流源
SOURCE VOLTAGE 電壓源
SPEAKER 揚聲器
SW ? 開關
SW-DPDY ? 雙刀雙擲開關
SW-SPST ? 單刀單擲開關
SW-PB 按鈕 ,button 按鍵開關
THERMISTOR 電熱調節器
TRANS1 變壓器
TRANS2 可調變壓器
TRIAC ? 三端雙向可控硅
TRIODE ? 三極真空管
VARISTOR 變阻器
ZENER ? 齊納二極管
DPY_7-SEG_DP 數碼管
SW-PB 開關



很好用噢
