最近做個項目，要用到一塊12864的液晶CM12864-12,使用ST7920控制器，這款控制器內置了漢字庫顯示字符漢字方便，但是漢字庫是16*16點陣的，我要顯示點別的怎么？？可以用圖形RAM畫圖。我想顯示12*12的漢子，這樣就能顯示五行了！我的實現思路是實現畫點函數，畫點函數需要對GDRAM讀，不然顯示一團糟！這里用7920的并行模式，串行模式雖然節省IO口，但是不能讀出數據！那就開始吧！
在網上找了7、8個版本的7920驅動，發現幾乎都只用了基本的顯示字符漢字功能，即使使用的畫圖，也沒有畫點！！
自己寫！看著液晶手冊寫，但是顯示亂七八糟，怎么改都不行，以前也過KS0108的畫點函數不難啊？？怎么這個就不行了！一點點著，發現讀GDRAM數據有問題，讀出的數據不正確！液晶手冊不是很詳細，還是看7920的手冊！
終于找到問題所在：原來7920讀出數據時，需要DUMMY READ，就是要讀兩次！！液晶手冊很害人，就說個大概！看來以后要注意啊，要從跟上看！！！
簡單一改，就OK了！！

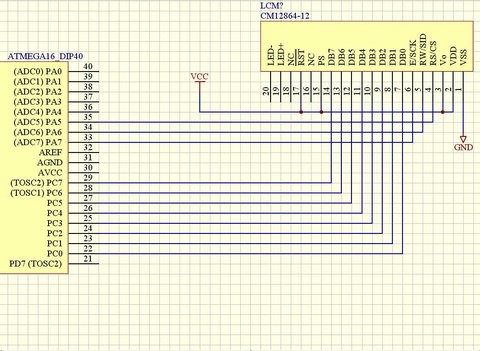

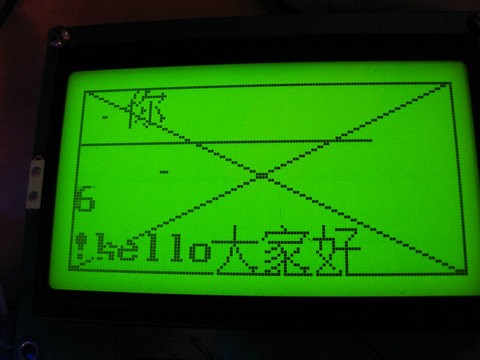

現在把照片，電路（非常簡單），源碼都亮出來！！希望阿莫給個COOL！（7920的實現畫點的代碼網上可能沒有啊，反正我沒找到！嘿嘿）
