該項目是一個利用AVR單片機來產生DTMF信號的實驗，可以完成電話撥號器的功能，同時可以把 電話號碼顯示在1602液晶板上，如果沒有液晶板的可以把該部分電路去除，制作就會更簡單。揚聲 器可以使用電話聽筒里的揚聲器，這樣音質會更好，撥號會更準確，建議不要使用實驗板上常用的 那種無源蜂鳴器，音質很差。
本項目使用了ATMEGA8芯片TIMER1的OCA1腳產生DTMF信號，時鐘信號源為內部8M，請勿超出4-10M
范圍，否則輸出的DTMF信號不準確。下一步我會加上重撥和記憶功能，利用EEPROM來保存最近發送過的號碼，以及增加一些小功能。

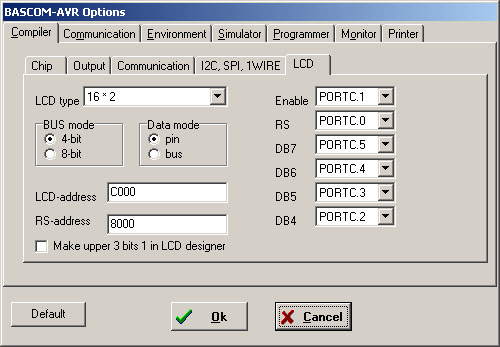

如果大家需要 Bascom-AVR 軟件，可以到本網站的
bascom.rar (696.98 KB)
