VK36N3D具有3個觸摸按鍵，可用來檢測外部觸摸按鍵上人手的觸摸動作。該芯片具有較高的集成度，僅需極少的外部組件便可實現觸摸按鍵的檢測。
提供了3個1對1輸出腳，1個觸摸狀態輸出腳，可通過IO腳選擇上電輸出電平和輸出方式（直接輸出或者鎖存輸出）。芯片內部采用特殊的集成電路，具有高電源電壓抑制比，可減少按鍵檢測錯誤的發生，此特性保證在不利環境條件的應用中芯片仍具有很高的可靠性。
此觸摸芯片具有自動校準功能，低待機電流，抗電壓波動等特性，為各種觸摸按鍵+1對1輸出的應用提供了一種簡單而又有效的實現方法。LJQ5340
產品品牌：永嘉微電/VINKA
產品型號：VK36N3D
封裝形式：SOP16/QFN16L
特點
? 工作電壓 2.2-5.5V
? 待機電流10uA/3.0V
? 上電復位功能（POR）
? 低壓復位功能（LVR）
? 觸摸輸出響應時間：工作模式 48mS ，待機模式160mS
? 通過AHLB腳選擇上電輸出高電平或者低電平
? 通過TOG腳選擇直接輸出或者鎖存輸出
? 輸出為3個1對1輸出腳和1個觸摸狀態輸出腳
? 支持多鍵同時觸摸
? 防呆功能，有效鍵最長輸出時間：13S
? 無鍵觸摸4S進入待機模式
? 通過CS腳接對地電容調節整體靈敏度(1-47nF）
? 各觸摸通道單獨接對地小電容微調靈敏度（0-50pF）.
? 上電0.3S內為穩定時間，禁止觸摸
? 上電后無觸摸時，環境變化自動校準基準值
? 抗電壓波動，抗干擾性能好

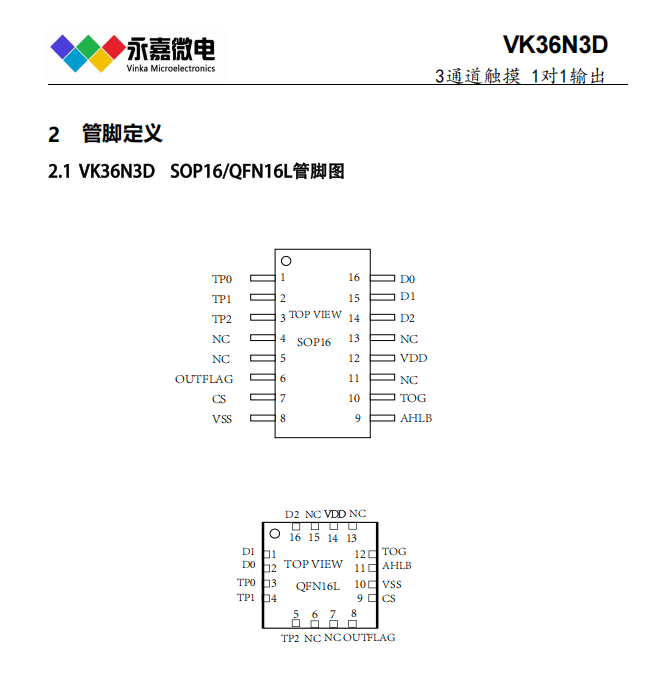

? 封裝
SOP16(150mil)(9.9mm x 3.9mm PP=1.27mm)
QFN16L(3.0mm x 3.0mm PP=0.5mm)
