產品品牌：永嘉微電/VINKA
產品型號：VKD233HM
封裝形式：SOT23-6L

概述
VKD233HM是單通道觸摸檢測芯片，功耗低、工作電壓范圍 寬以及穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求, 此觸摸檢測芯片是專為取代傳統按鍵而設計，內建穩壓電路, 提供穩定電壓給觸摸檢測電路使用,觸摸檢測PAD的大小可依不同的靈敏度設計在合理的范圍內。LJQ4716

特點
? 工作電壓2.4V~ 5.5V
? 工作電流 4.0uA@VDD=3.0V
? 低壓復位功能（LVR）
? 內置觸摸檢測專用穩壓電路
? 響應時間約46ms @VDD=3V

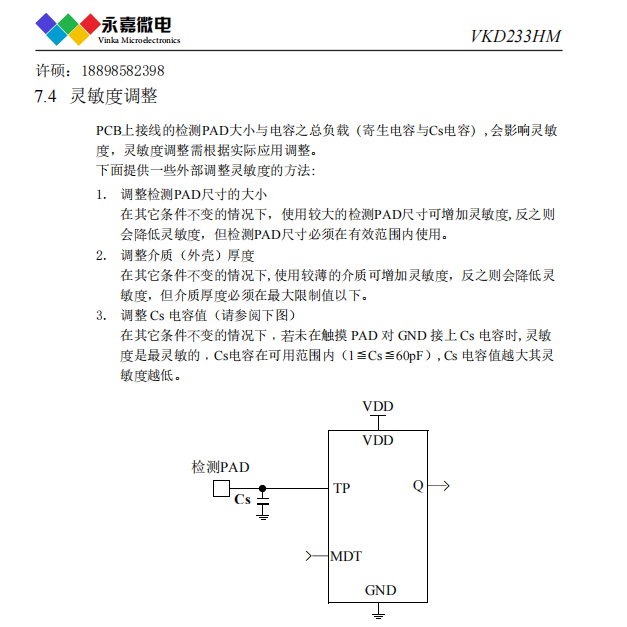

? 可以由外部電容 (1~60pF) 調整靈敏度
? 內置按鍵消抖，無需外部軟件再消抖
? 長按按鍵(觸摸不離開)16S復位
? Q 腳為開漏輸出
輸出模式由MDT腳選擇為直接輸出或鎖存輸出
? 上電后約有0.3秒的穩定時間，此時所有功能都被禁止，
此期間內不要觸摸檢測點
? 根據環境變化自校準參數
? HBM靜電大于4KV
? 封裝
SOT23-6L(3mm x 3mm PP=0.95mm)

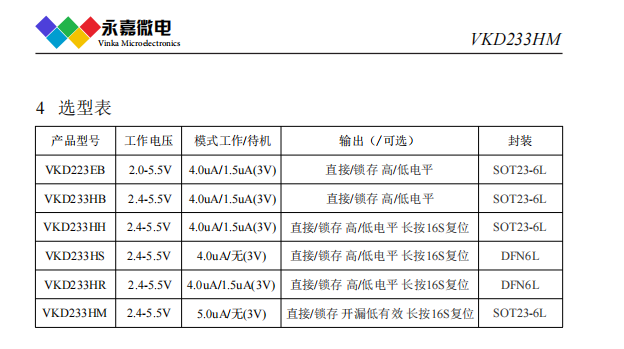

電容式觸摸觸控IC系列簡介如下：
標準觸控IC-電池供電系列：
VKD223EB    工作電壓/工作電流/待機電流：2.0V-5.5V/4.0μA/1.5μA(3V)??感應通道數：1    輸出方式：直接/
鎖存輸出    最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V   封裝：SOT23-6；DICE/DIE   裸片(綁定COB)    低功耗
VKD223B     工作電壓/工作電流/待機電流：2.0V-5.5V/4.0μA/1.5μA(3V)??感應通道數：1    輸出方式：直接/鎖存輸出      最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V   封裝：SOT23-6    低功耗
VKD233DG/HG 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)??感應通道數：1    輸出方式：直接/
鎖存輸出    最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V   封裝：DFN6(2*2超小體積)  低功耗
VKD233DB/HB 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)??感應通道數：1    輸出方式：直接/鎖存輸出      最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V ?封裝：SOT23-6    低功耗
VKD233DH/HH 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)??感應通道數：1    輸出方式：直接/
鎖存輸出    最長響應時間快速模式60ms，低功耗模式220ms @VDD=3V ?封裝：SOT23-6    低功耗/長按16S復位
VKD233DS/HS 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/---(3V)   ??感應通道數：1    輸出方式：直接/
鎖存輸出    最長響應時間快速模式46ms @VDD=3V              ?? ?封裝：DFN6(2*2超小體積) 長按16S復位
VKD233DR/HR 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/1.5μA(3V)  ?感應通道數：1    輸出方式：直接/
鎖存輸出    最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V    封裝：DFN6(2*2超小體積)
低功耗/長按16S復位
VKD233DQ/HQ 工作電壓/工作電流/待機電流：2.4V-5.5V/4.0μA/---(3V)  ?   感應通道數：1    輸出方式：直接/
鎖存輸出    最長響應時間快速模式46ms @VDD=3V                     封裝：SOT23-6    長按16S復位
VKD233DM/HM 工作電壓/工作電流/待機電流：2.4V-5.5V/5.0μA/---(3V)  ?   感應通道數：1    輸出方式：開漏
輸出(低有效)   最長響應時間快速模式46ms @VDD=3V                  封裝：SOT23-6    長按16S復位
——————————————————————————————————————————————————
VKD232C     工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)     感應通道數：2    輸出方式：直接
輸出(低有效)   最長響應時間快速模式46ms,低功耗模式220ms @VDD=3V  封裝：SOT23-6    低功耗/長按16S復位
VKD104BR/CR 工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)     感應通道數：2    輸出方式：直接/鎖存輸出       最長響應時間快速模式46ms,低功耗模式160ms @VDD=3V  封裝：SOP8       低功耗
VKD104BR-3H/VKD104CR-3H  工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)  感應通道數：3    輸出方式：直接/鎖存輸出       最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V  封裝：SOP8       低功耗
VKD104      工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)     感應通道數：4    輸出方式：直接/鎖存/開漏輸出  最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V  封裝:DICE/DIE裸片(綁定COB)        低功耗；可選擇長按16S復位/不復位
VKD104BC/CC  工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)     感應通道數：4    輸出方式：直接/鎖存/開漏輸出  最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V   封裝:SOP16      低功耗；可選擇長按16S復位/不復位
VKD104CB/SB  工作電壓/工作電流/待機電流：2.4V-5.5V/13μA/2.5μA(3V)     感應通道數：4    輸出方式：直接/鎖存/開漏輸出  最長響應時間快速模式60ms,低功耗模式160ms @VDD=3V   封裝:SSOP16      低功耗；可選擇長按16S復位/不復位
