MCU小系統.rar

打開方式: winrar
資料大小: 34.92 KB
下載次數: 0
上傳會員: admin
上傳時間: 2012-09-05
本站網址: www.www.9936d.com
查看附件所在的主題
下載附件

MCU小系統，大家看一下布局何不合理，布線還應該注意的地方，希:

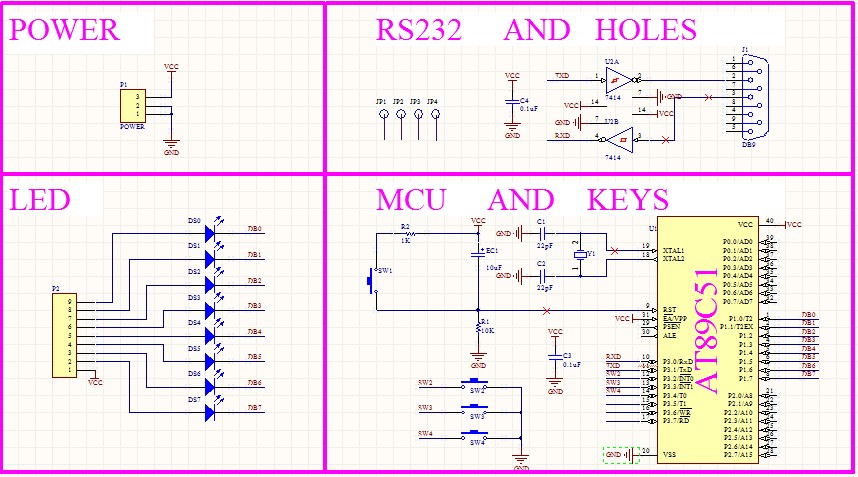

原理圖：

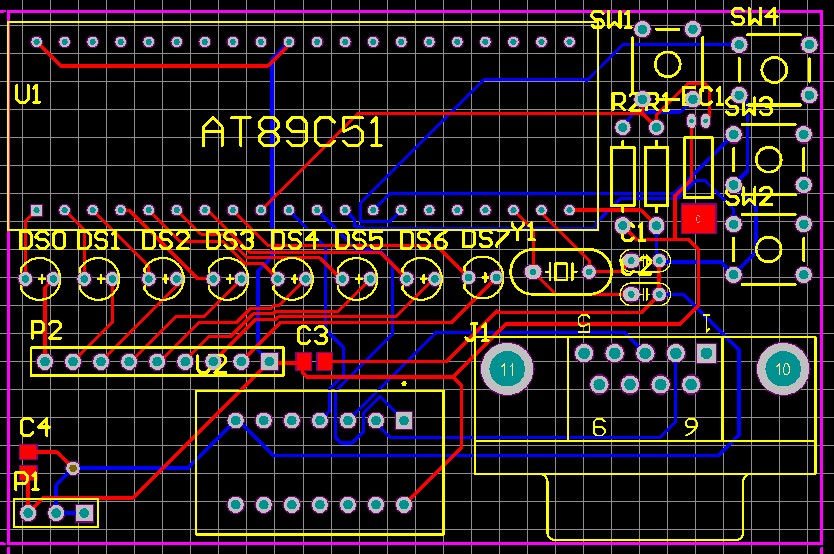

布線圖

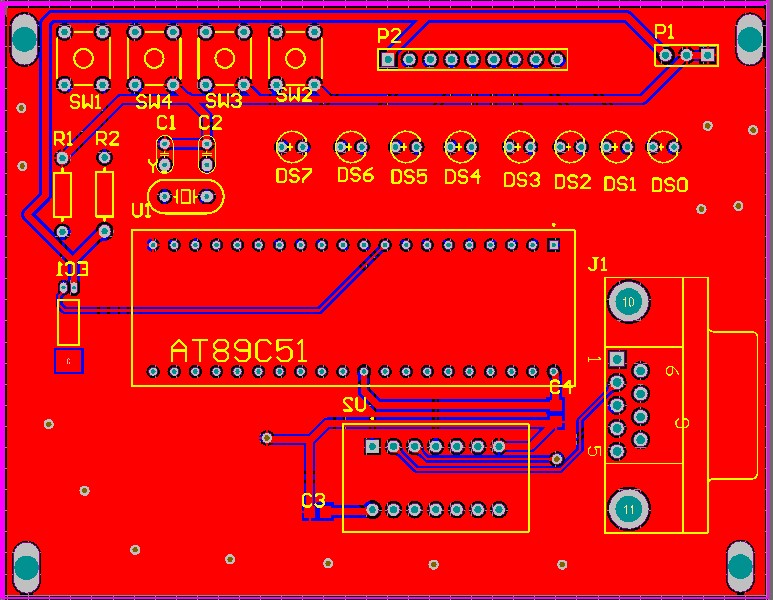

頂層敷銅

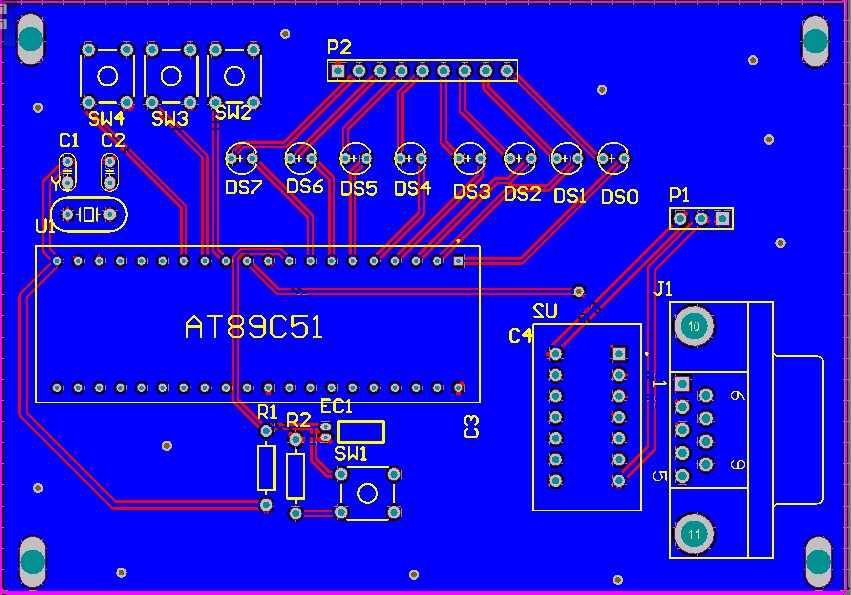

底層敷銅

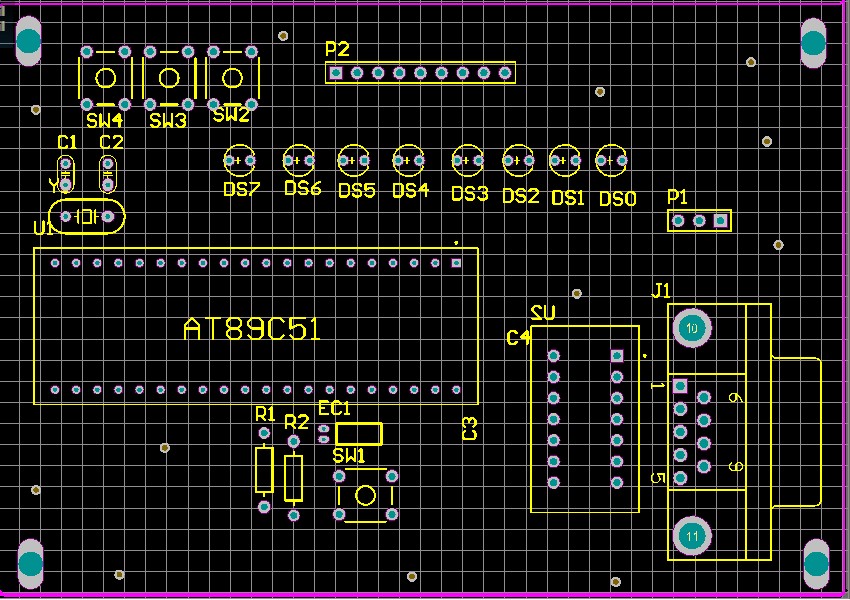

絲印層

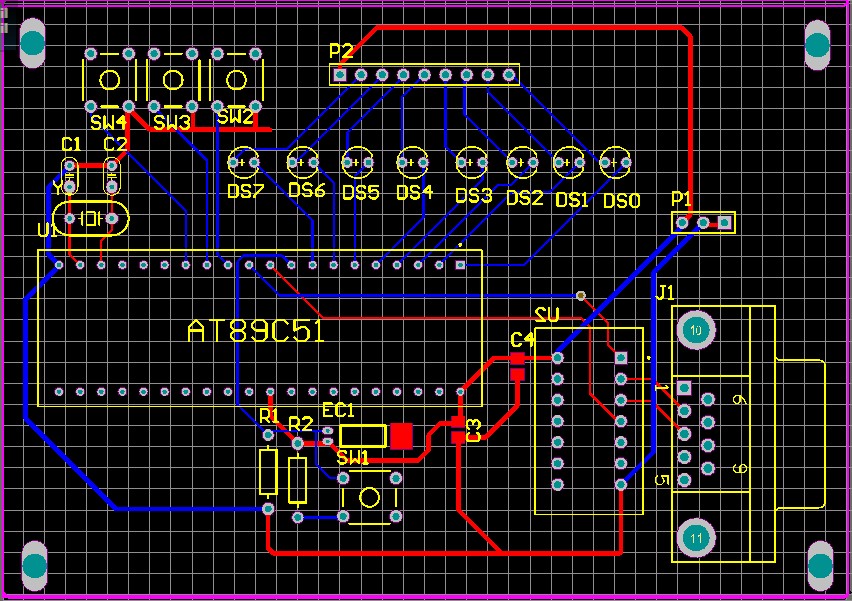

調整了板子的大小和元件布局

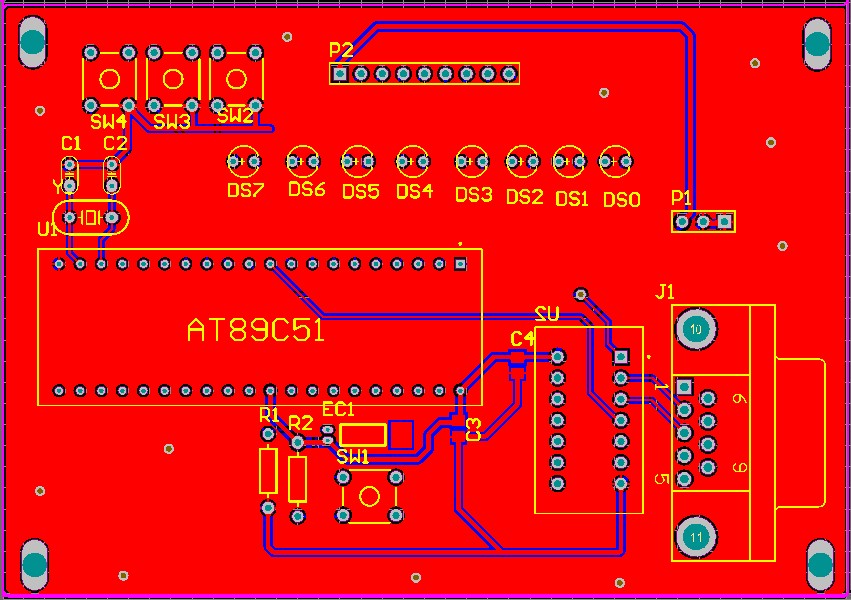

又縮小了一下板子，但是感覺布線布的太爛了，板子的大小尺寸該怎么設計好一些呢！！？？？
