我設計的推全頻小單元的雙2x15W 功放雙LM1875:

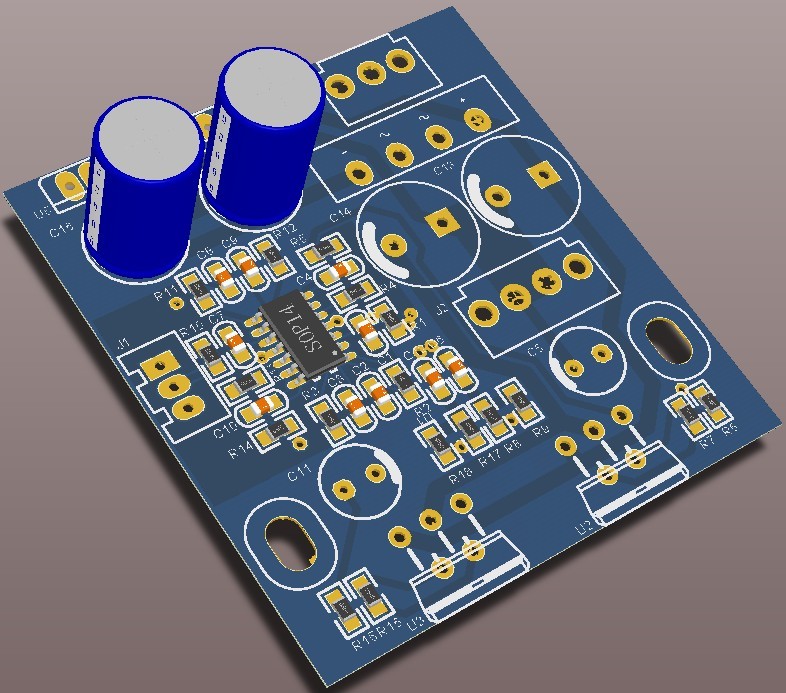

電路采用TL084做前級緩沖，再通過一個有源低切將低于100HZ的信號切除，因為一般的全頻單元100HZ以下失真很大。這樣處理后聲音好很多！功放IC采用國半的經典IC LM1875 可以得到很低的失真！整個板子電阻和小容量電容全部采用0805封裝的貼片封裝！線路板做到了54x58mm的小尺寸，可以放入有源音箱的主箱內部！輸入接口和電位器部分采用獨立的接口板子，裝在主箱體的后蓋板子上！

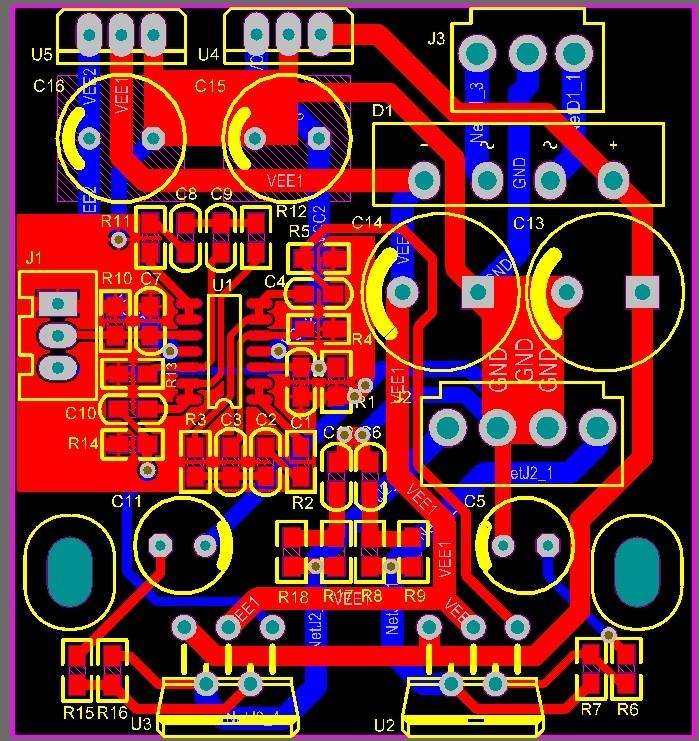

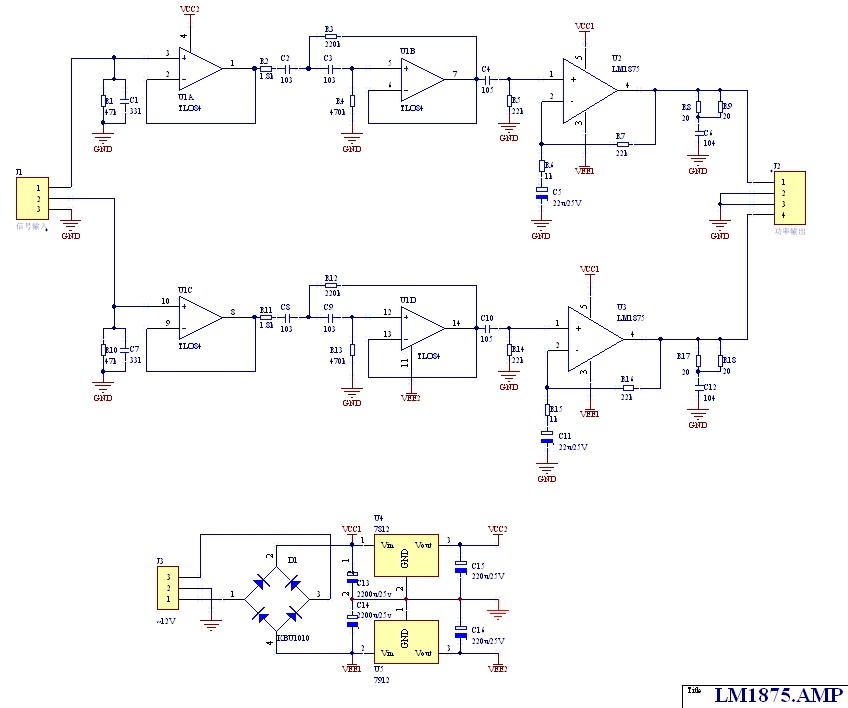

給出原理圖和PCB圖和廣大壇友交流分享！歡迎大家討論！截圖比較小，要詳細看的下載后面的文件！

同一主題附件:

LM1875功放原理圖.rar (132.82 KB)

LM1875功放PCB.rar (142.69 KB)
