用最新版AD10畫的帶藍牙功能的D類功放（上傳PCB）:

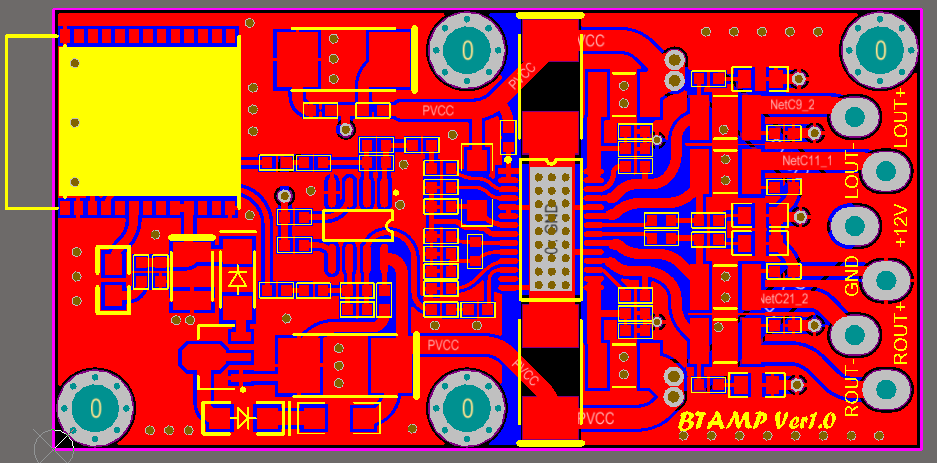

左上角的是藍牙模塊。稍靠右的是NE5532運放隔離芯片。中間的多腳芯片是TI的D類功放芯片，左邊是模擬輸入部分，右邊是功率輸出部分。底層大面積鋪地做D類功放芯片散熱，同時起屏蔽作用！左邊小信號模擬地和右邊功率地分開，然后通過功放芯片底部散熱墊連接一點接地！
