各位前輩好，最近學習單片機，才起步，一個485總線傳輸問題。主要是完成叢機內的代碼，看完電路我有兩個疑問：
1.485總線那部分電路原理是什么？為什么RE，DE到底是有哪個引腳控制的（P31？還是P13？還是一直都是高電平？）（電路沒學好啊。。）
2.為什么里面又有I2C，又有RS485？一個是內總線，一個是外總線，它們之間是什么關系？是串行數據通過I2C在LED上顯示嗎？

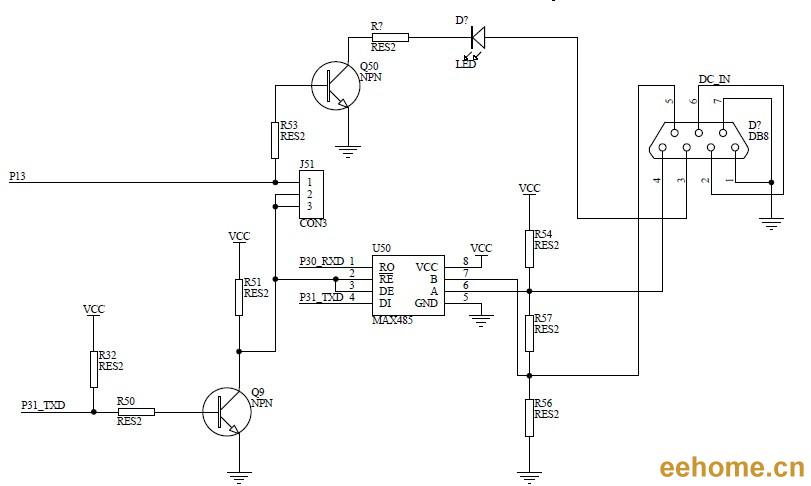

下面附上電路圖：
