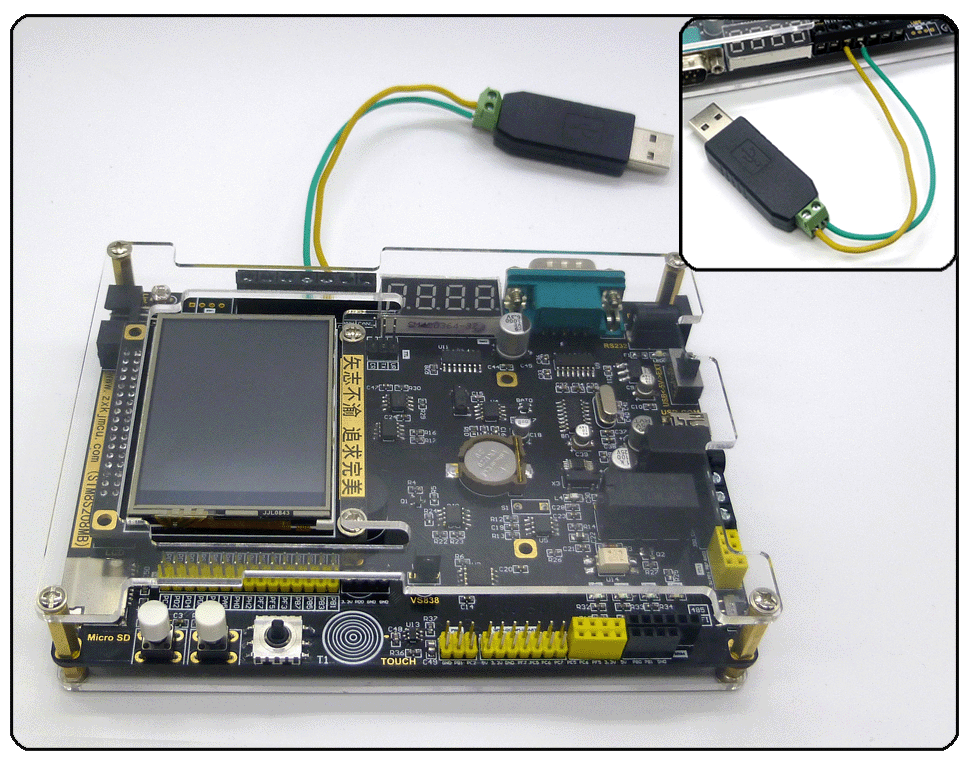

【眾拳】基于STM8的RS485串口通訊實驗:

RS485介紹
(1). RS-485的電氣特性：采用差分信號負邏輯，邏輯"0”以兩線間的電壓差為+(2~6)V表示；邏輯"1"以兩線間的電壓差為-(2~6)V表示。接口信號電平比RS-232-C降低了，就不易損壞接口電路的芯片，且該電平與TTL電平兼容，可方便與TTL電路連接。
(2). RS-485的數據最高傳輸速率為10Mbps。
(3). RS-485接口是采用平衡驅動器和差分接收器的組合，抗共模干擾能力增強，即抗噪聲干擾性好。
(4). RS-485最大的通信距離約為1219m，最大傳輸速率為10Mbps，傳輸速率與傳輸距離成反比，在100KbpS的傳輸速率下，才可以達到最大的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS-485總線一般最大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，最大的可以支持到400個節點。

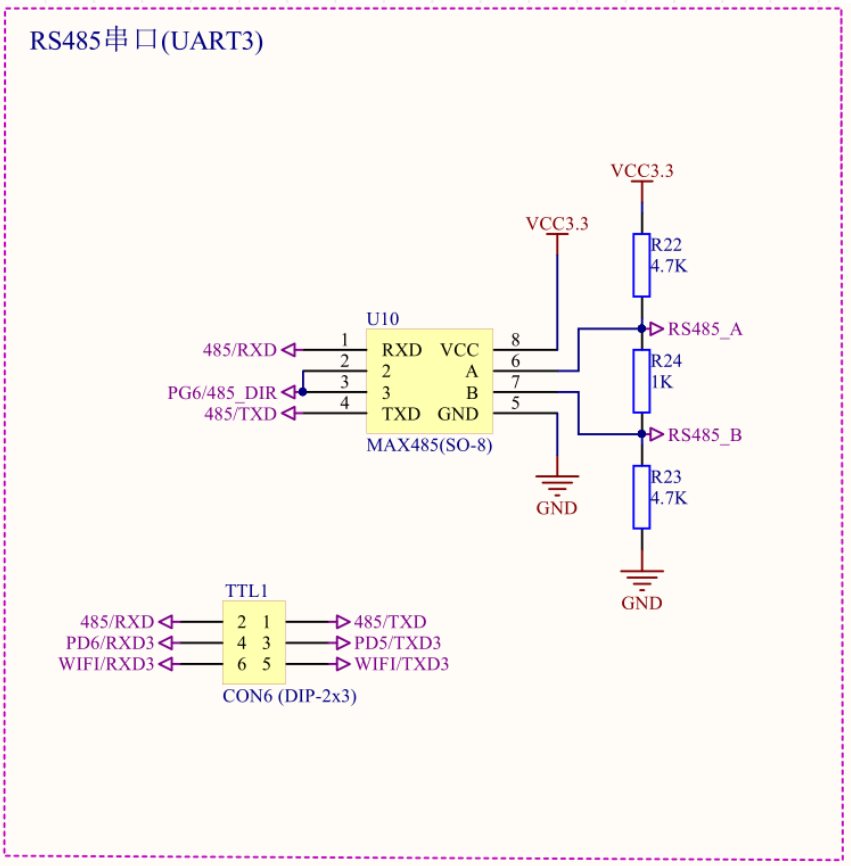

RS485原理圖

UART1庫函數
void UART1_DeInit(void);
void UART1_Init(uint32_t BaudRate, UART1_WordLength_TypeDef WordLength,
            UART1_StopBits_TypeDef StopBits, UART1_Parity_TypeDef Parity,
            UART1_SyncMode_TypeDef SyncMode, UART1_Mode_TypeDef Mode);
void UART1_Cmd(FunctionalState NewState);
void UART1_ITConfig(UART1_IT_TypeDef UART1_IT, FunctionalState NewState);
void UART1_HalfDuplexCmd(FunctionalState NewState);
void UART1_IrDAConfig(UART1_IrDAMode_TypeDef UART1_IrDAMode);
void UART1_IrDACmd(FunctionalState NewState);
void UART1_LINBreakDetectionConfig(UART1_LINBreakDetectionLength_TypeDef       UART1_LINBreakDetectionLength);
void UART1_LINCmd(FunctionalState NewState);
void UART1_SmartCardCmd(FunctionalState NewState);
void UART1_SmartCardNACKCmd(FunctionalState NewState);

void UART1_WakeUpConfig(UART1_WakeUp_TypeDef UART1_WakeUp);
void UART1_ReceiverWakeUpCmd(FunctionalState NewState);
uint8_t UART1_ReceiveData8(void);
uint16_t UART1_ReceiveData9(void);
void UART1_SendData8(uint8_t Data);
void UART1_SendData9(uint16_t Data);
void UART1_SendBreak(void);
void UART1_SetAddress(uint8_t UART1_Address);
void UART1_SetGuardTime(uint8_t UART1_GuardTime);
void UART1_SetPrescaler(uint8_t UART1_Prescaler);
FlagStatus UART1_GetFlagStatus(UART1_Flag_TypeDef UART1_FLAG);
void UART1_ClearFlag(UART1_Flag_TypeDef UART1_FLAG);
ITStatus UART1_GetITStatus(UART1_IT_TypeDef UART1_IT);
void UART1_ClearITPendingBit(UART1_IT_TypeDef UART1_IT);
UART3庫函數
void UART3_DeInit(void);
void UART3_Init(uint32_t BaudRate, UART3_WordLength_TypeDef WordLength,
            UART3_StopBits_TypeDef StopBits, UART3_Parity_TypeDef Parity,
            UART3_Mode_TypeDef Mode);
void UART3_Cmd(FunctionalState NewState);
void UART3_ITConfig(UART3_IT_TypeDef UART3_IT, FunctionalState NewState);
void UART3_LINBreakDetectionConfig(UART3_LINBreakDetectionLength_TypeDef UART3_LINBreakDetectionLength);
void UART3_LINConfig(UART3_LinMode_TypeDef UART3_Mode,
                  UART3_LinAutosync_TypeDef UART3_Autosync,
                  UART3_LinDivUp_TypeDef UART3_DivUp);
void UART3_LINCmd(FunctionalState NewState);
void UART3_ReceiverWakeUpCmd(FunctionalState NewState);
void UART3_WakeUpConfig( UART3_WakeUp_TypeDef UART3_WakeUp);
uint8_t UART3_ReceiveData8(void);
uint16_t UART3_ReceiveData9(void);
void UART3_SendData8(uint8_t Data);
void UART3_SendData9(uint16_t Data);
void UART3_SendBreak(void);
void UART3_SetAddress(uint8_t UART3_Address);
FlagStatus UART3_GetFlagStatus(UART3_Flag_TypeDef UART3_FLAG);
void UART3_ClearFlag(UART3_Flag_TypeDef UART3_FLAG);
ITStatus UART3_GetITStatus(UART3_IT_TypeDef UART3_IT);
void UART3_ClearITPendingBit(UART3_IT_TypeDef UART3_IT);

【眾拳】劍齒虎STM8開發板代碼下載：
